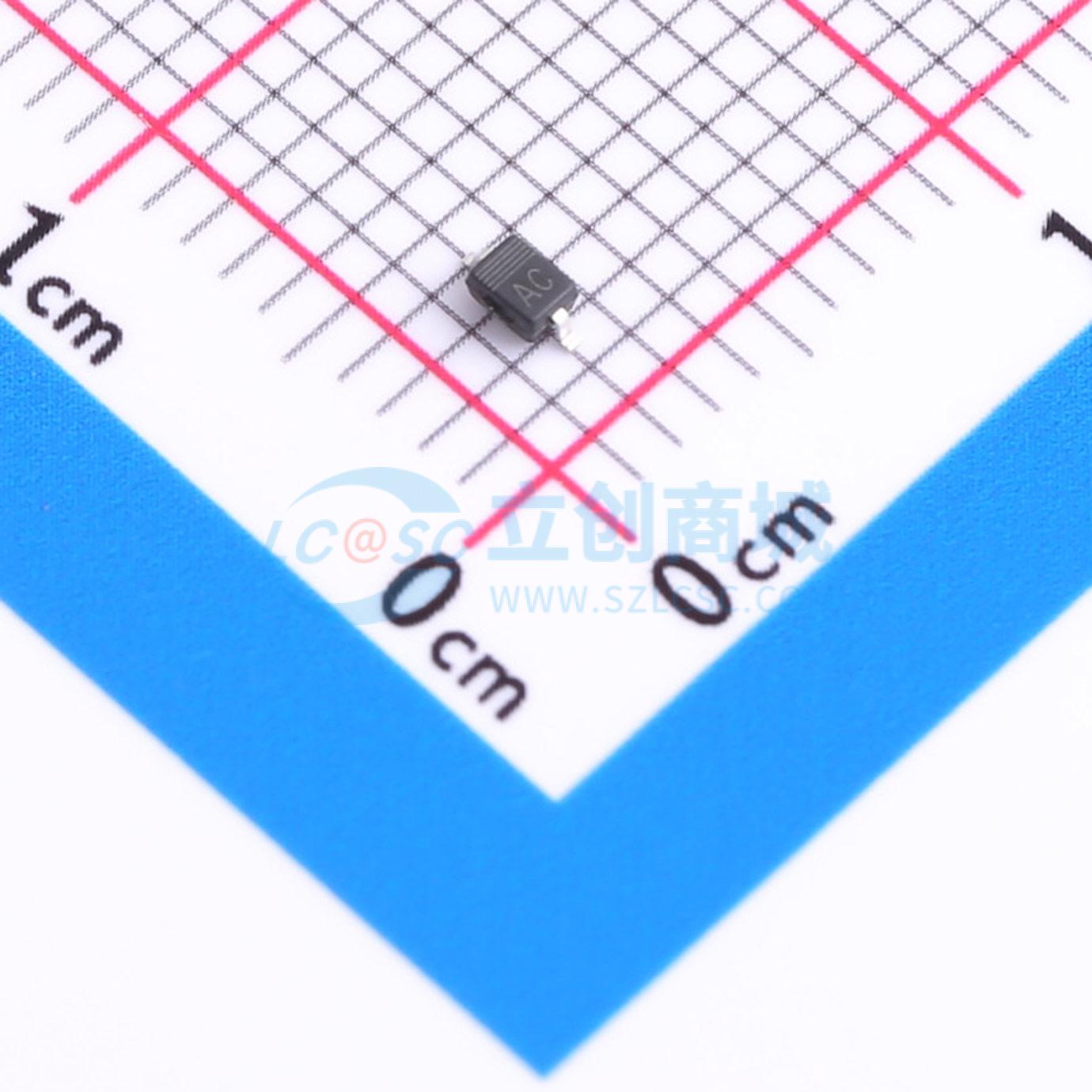

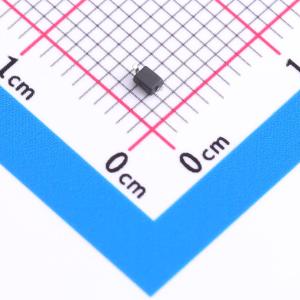

温馨提醒：图片仅供参考，商品以实物为准
ESD3LL5.0C
双向ESD 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用超小扁平引脚SOD323塑料封装的低电容双向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- ESD3LL5.0C
- 商品编号
- C22368656
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压 | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF |
商品概述
采用超小扁平引脚SOD323塑料封装的低电容双向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 超低电容0.35 pF（典型值）
- 反向关断电压：最大5V
- 低漏电流：纳安级别
- 响应时间通常<1 ns
- 符合IEC61000 - 4 - 2 4级ESD保护标准
- 符合RoHS标准
应用领域
- 高速数据线
- 智能手机
- 显示端口
- MDDI端口
- USB端口
- 数字视频接口（DVI）
- PCI Express和串行SATA端口
