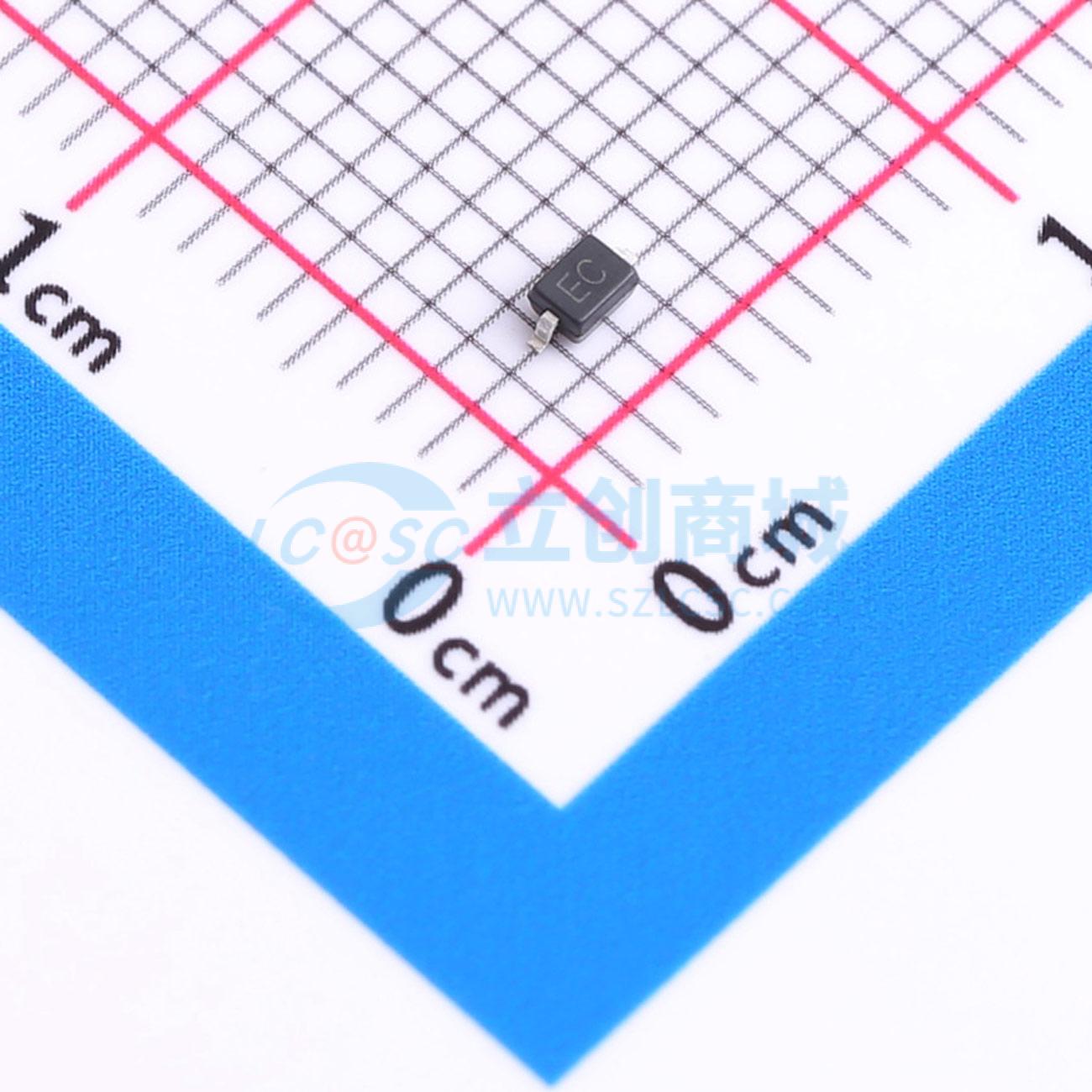

温馨提醒：图片仅供参考，商品以实物为准

GBLC15C

双向TVS 15V截止峰值浪涌电流：13A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GBLC15C是一款15V双向TVS二极管，采用领先的单片硅技术，响应时间快，ESD钳位电压低，是保护电压敏感高速数据线的理想解决方案。GBLC15C电容低，典型值为1.0pF，符合IEC61000 - 4 - 2（ESD）标准，空气放电和接触放电均为±30KV。它采用无铅SOD - 323封装。小尺寸、低电容和高ESD浪涌保护能力使GBLC15C成为保护手机、无线系统和通信设备的理想选择。
品牌名称: Wild Goose(威谷)
商品型号: GBLC15C
商品编号: C22368668
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.026667克(g)

商品参数

商品概述

GBLC15C是一款15V双向TVS二极管，采用领先的单片硅技术，响应时间快，ESD钳位电压低，是保护电压敏感高速数据线的理想解决方案。GBLC15C电容低，典型值为1.0pF，符合IEC61000 - 4 - 2（ESD）标准，空气放电和接触放电均为±30KV。它采用无铅SOD - 323封装。小尺寸、低电容和高ESD浪涌保护能力使GBLC15C成为保护手机、无线系统和通信设备的理想选择。

商品特性

超低电容0.6pF（典型值）
350W峰值脉冲功率（8/20μS）
工作电压15V
低漏电流：纳安级
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试空气放电：±30KV 接触放电：±30KV
- IEC61000 - 4 - 5（雷击）13A（8/20μS）
- IEC61000 - 4 - 4（EFT）40A（5/50nS）
符合RoHS标准

应用领域

高速数据线
智能手机
USB端口
无线系统
以太网10/100/1000Base T

数据手册PDF

放大查看下载PDF

优惠活动

8.5折

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	15V
	钳位电压	35V
	峰值脉冲电流(Ipp)	13A@8/20us
	峰值脉冲功率(Ppp)	350W@8/20us
	击穿电压	17.5V

	属性	参数值
	反向电流(Ir)	200nA
	通道数	单路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.6pF
