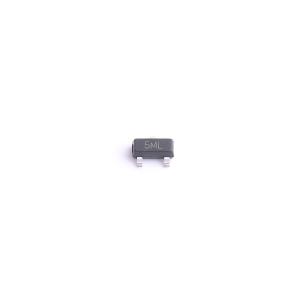

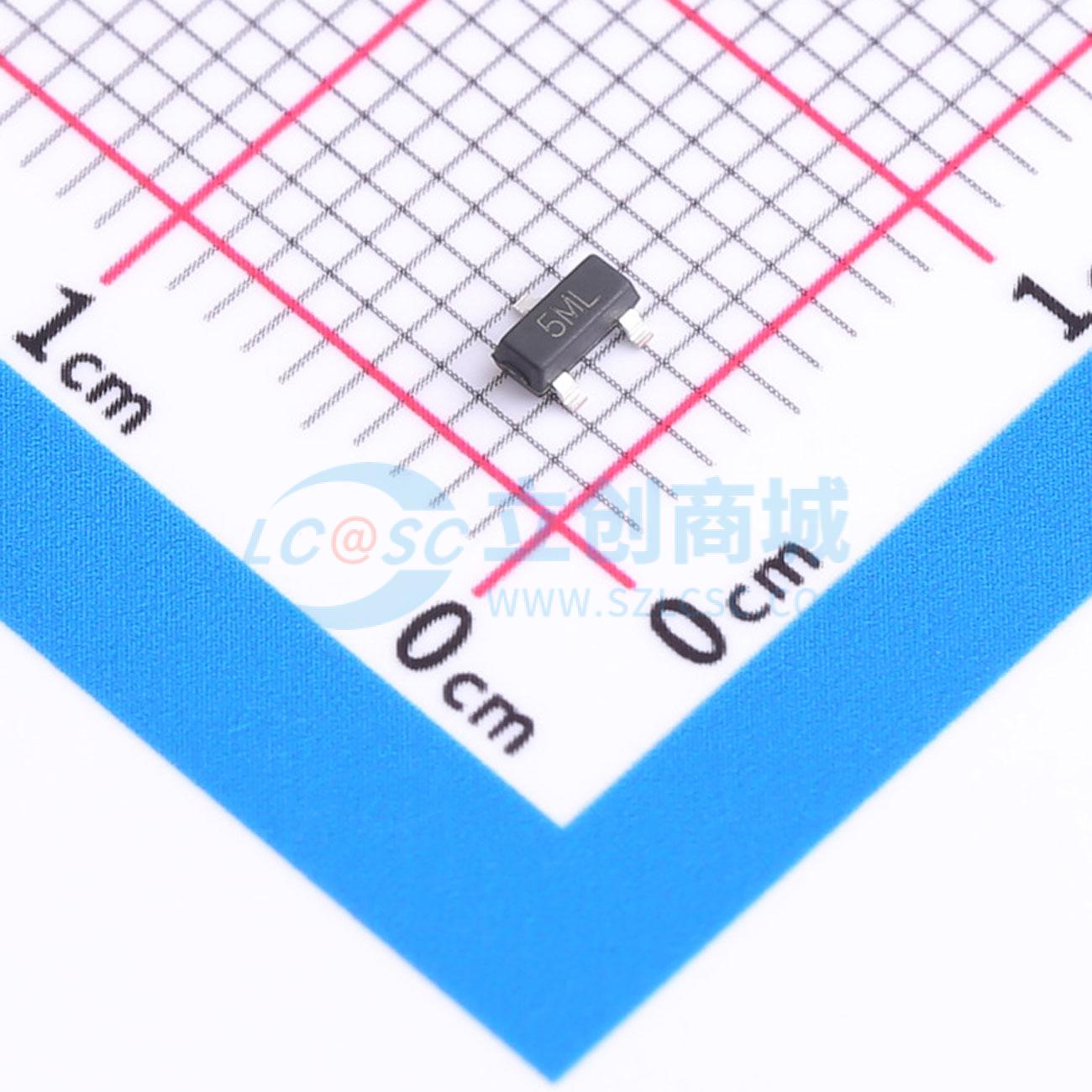

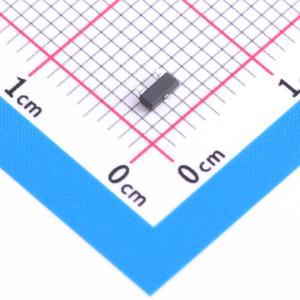

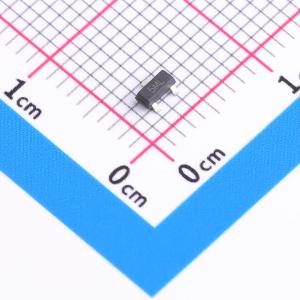

SM05L
单向ESD 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些双片式硅浪涌保护二极管专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备及其他应用。其双结共阳极设计仅用一个封装即可保护两条独立线路。这些器件非常适合电路板空间有限的情况。
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- SM05L
- 商品编号
- C22368667
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF；0.25pF |
商品概述
这些双片式硅浪涌保护二极管专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备及其他应用。其双结共阳极设计仅用一个封装即可保护两条独立线路。这些器件非常适合电路板空间有限的情况。
商品特性
- 2个单向瞬态抑制功能
- 反向关断电压：最大5.0V
- 超低电容0.5pF（典型值）
- 低漏电流：纳安级别
- 响应时间通常<1纳秒
- 静电放电保护：20kV（空气）/15kV（接触）（IEC61000 - 4 - 2）
应用领域
- USB 2.0和USB 3.0
- HDMI 1.3和HDMI 1.4
- SATA和eSATA
- IEEE 1394
- PCI Express
- 便携式电子设备
