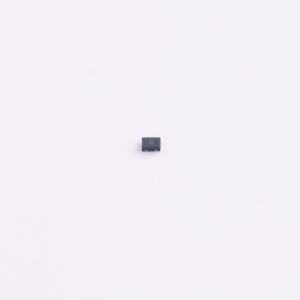

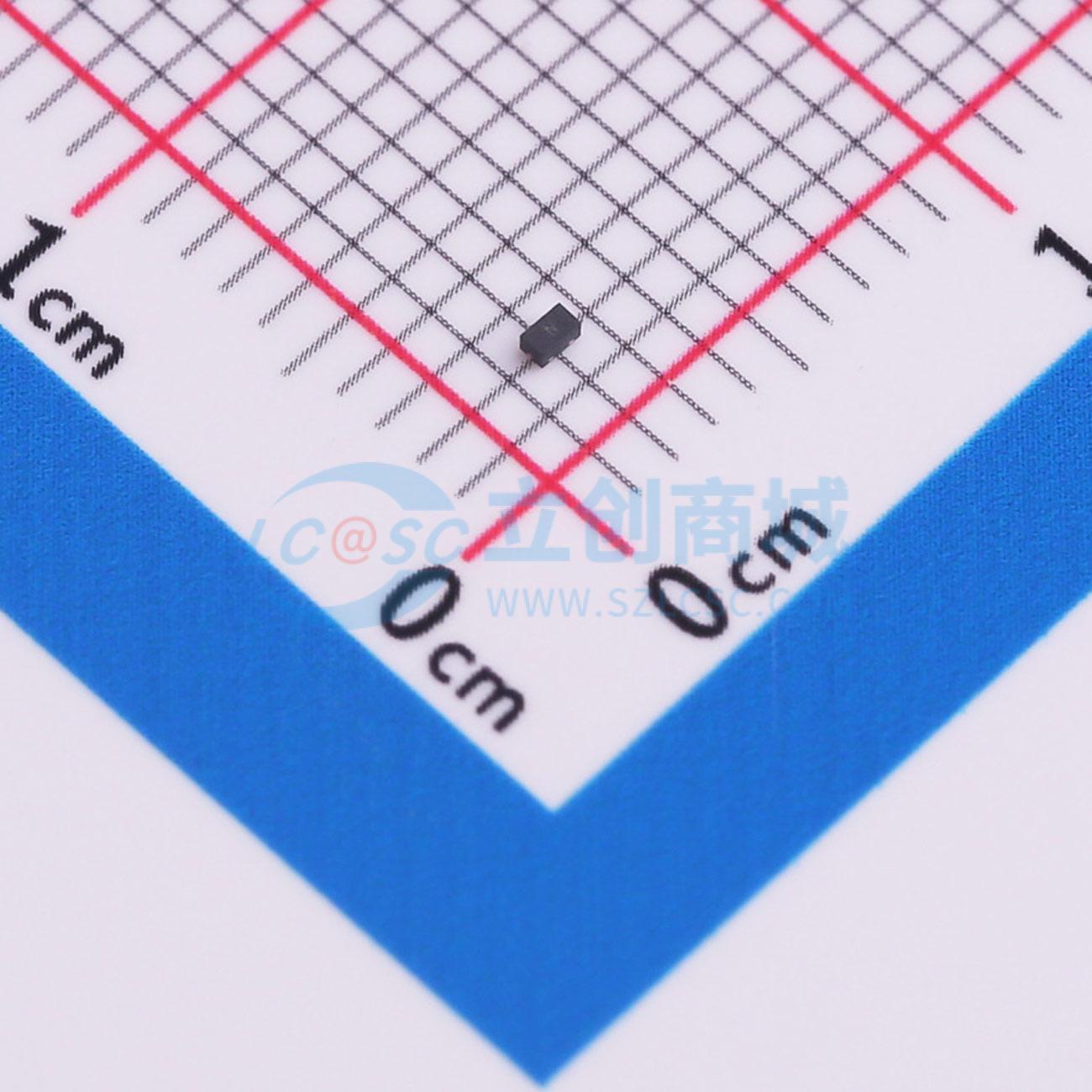

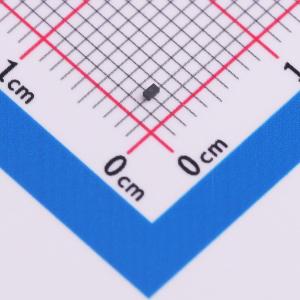

温馨提醒：图片仅供参考，商品以实物为准
ESD8L5.0C
双向ESD 5V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用无引脚超小型DFN1006表面贴装器件（SMD）塑料封装的飞法双向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。极低的电容、高ESD最大额定值和超小封装的组合，使该器件非常适合高速数据线保护和天线保护应用。
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- ESD8L5.0C
- 商品编号
- C22368644
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 45W@8/20us | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF |
商品概述
采用无引脚超小型DFN1006表面贴装器件（SMD）塑料封装的飞法双向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。极低的电容、高ESD最大额定值和超小封装的组合，使该器件非常适合高速数据线保护和天线保护应用。
商品特性
- 单线路双向ESD保护
- 飞法级电容：Ci = 0.55pF（典型值）
- 低钳位电压VC = 15 V@3A
- 超低泄漏电流：纳安级别
- 典型响应时间 <1 ns
- 符合IEC 61000-4-2；4级（ESD）
应用领域
- 10/100/1000 Mbit/s以太网
- 便携式电子设备
- 火线接口
- 通信系统
- 高速数据线
- 计算机及外设
- 用户识别模块（SIM）
- 音频和视频设备卡保护
- 手机及配件
- 天线保护
