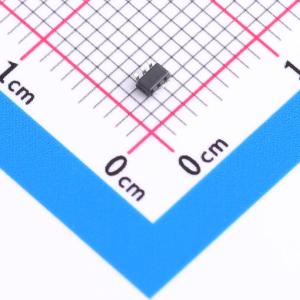

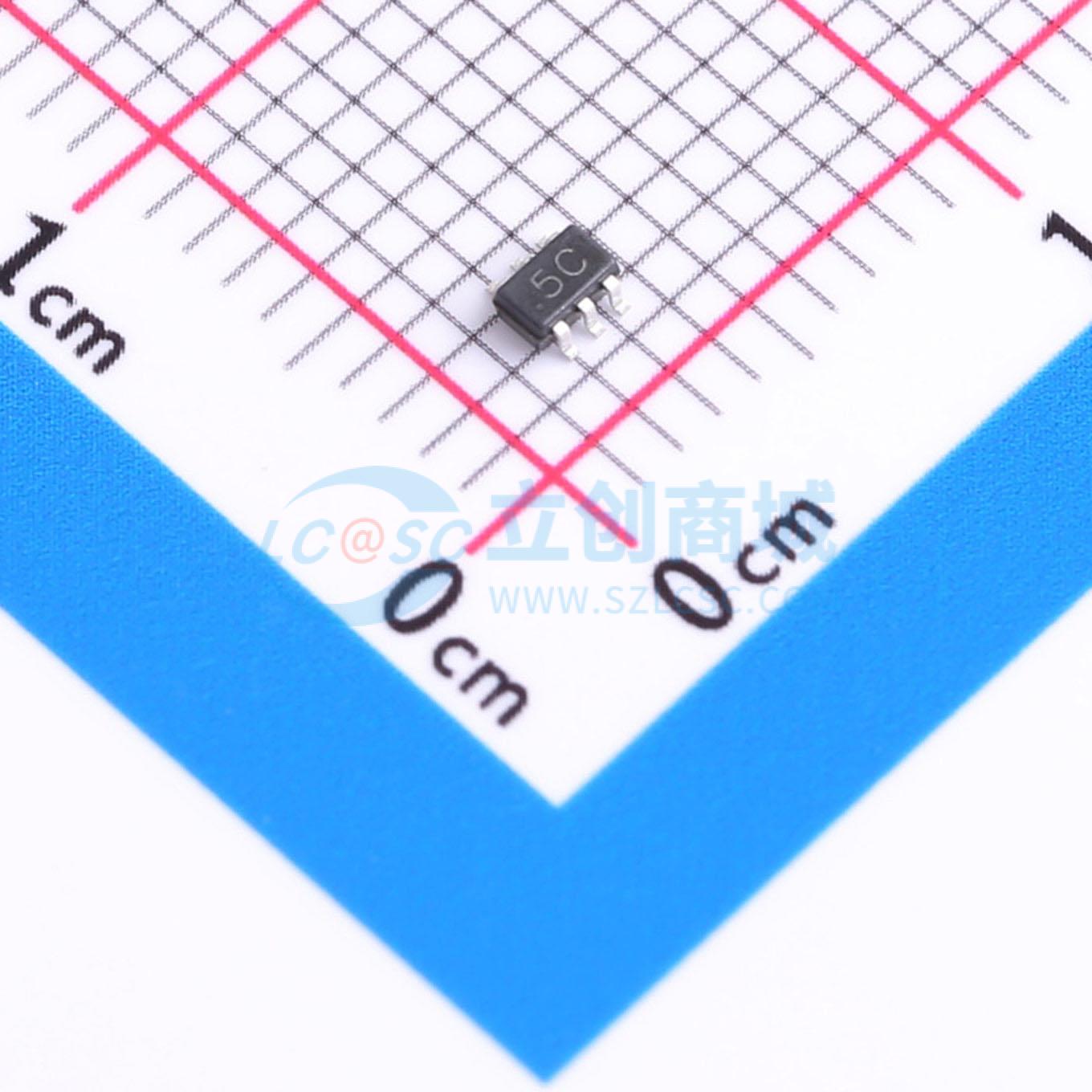

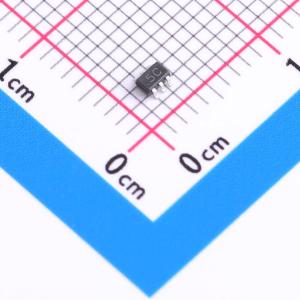

SMF05C

单向ESD 5V截止峰值浪涌电流：5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏电流、低电容和快速响应时间，为易受ESD影响的设计提供一流的保护。小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、Display Port和MDDI接口等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。
品牌名称: Wild Goose(威谷)
商品型号: SMF05C
商品编号: C22368642
商品封装: SOT-363
包装方式: 编带
商品毛重: 0.030667克(g)

商品参数

商品概述

旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏电流、低电容和快速响应时间，为易受ESD影响的设计提供一流的保护。小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、Display Port和MDDI接口等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。

商品特性

5条线路的单向ESD保护
IEC 61000 - 4 - 2 4级ESD保护
低反向关断电压：5V
低反向钳位电压
低泄漏电流
快速响应时间
小封装节省电路板空间
符合RoHS标准

应用领域

计算机及外设
音频和视频设备
手机及配件
便携式电子设备
其他电子设备通信系统

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	12V；9V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	60W@8/20us
	击穿电压	7.5V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	五路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	30pF
