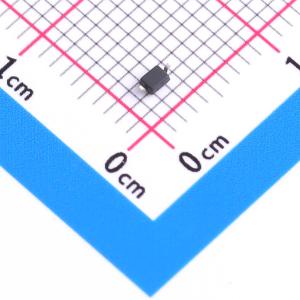

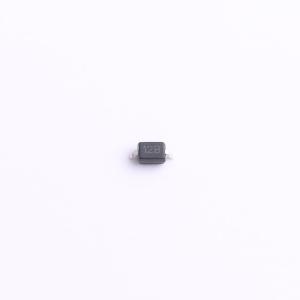

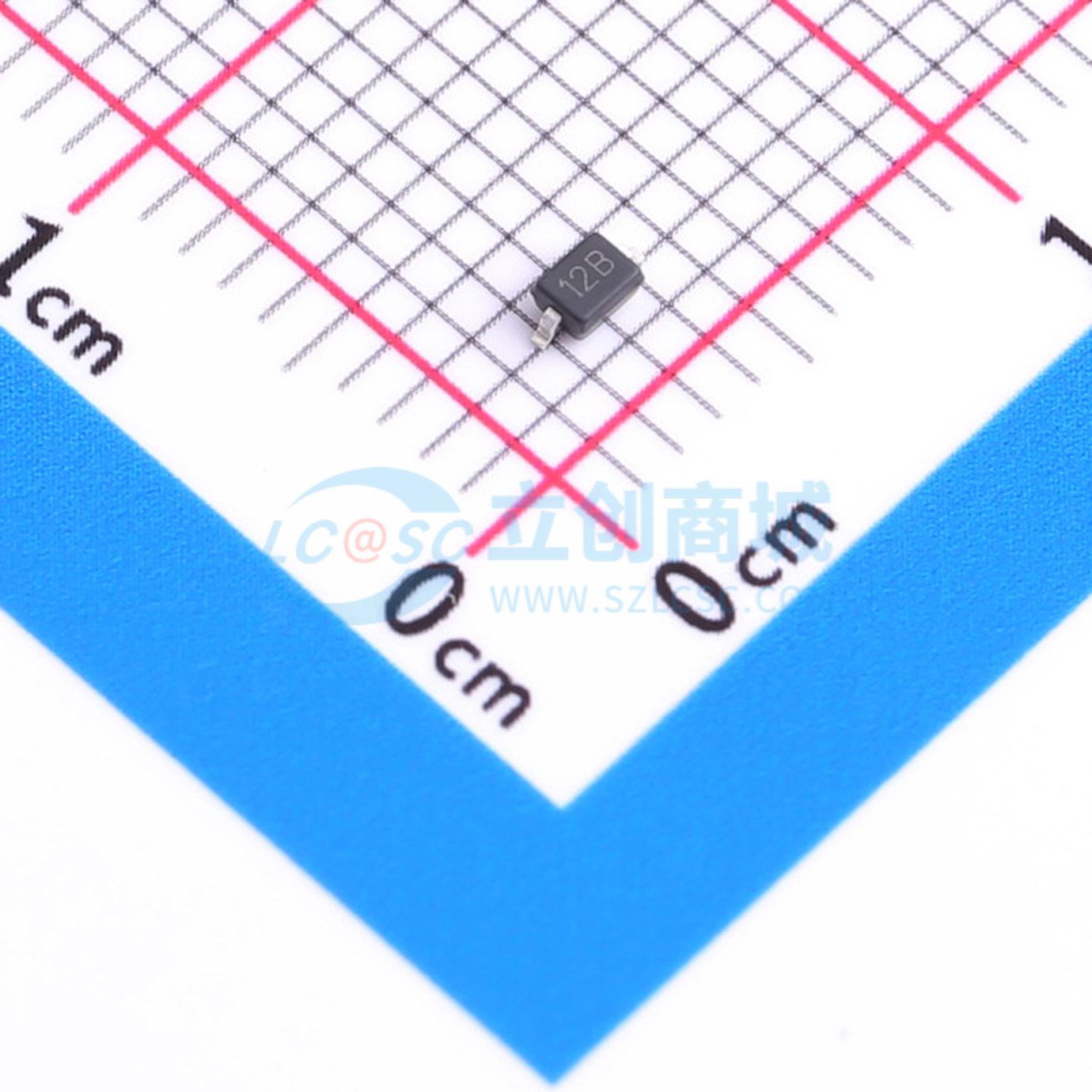

温馨提醒：图片仅供参考，商品以实物为准
SD12CC
双向ESD 12V截止 峰值浪涌电流：19A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些浪涌保护二极管专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- SD12CC
- 商品编号
- C22368624
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 19A@8/20us | |
| 峰值脉冲功率(Ppp) | 340W@8/20us | |
| 击穿电压 | 15.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品概述
这些浪涌保护二极管专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。
商品特性
- 单线路双向ESD保护
- 反向关断电压：最大12.0V
- 低漏电流：纳安级别
- 响应时间通常<1 ns
- 低钳位电压：在IPP = 19 A时，VC<18
- ESD保护：30kV（空气）/ 30kV（接触）（IEC61000 - 4 - 2）
- 符合RoHS标准
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
