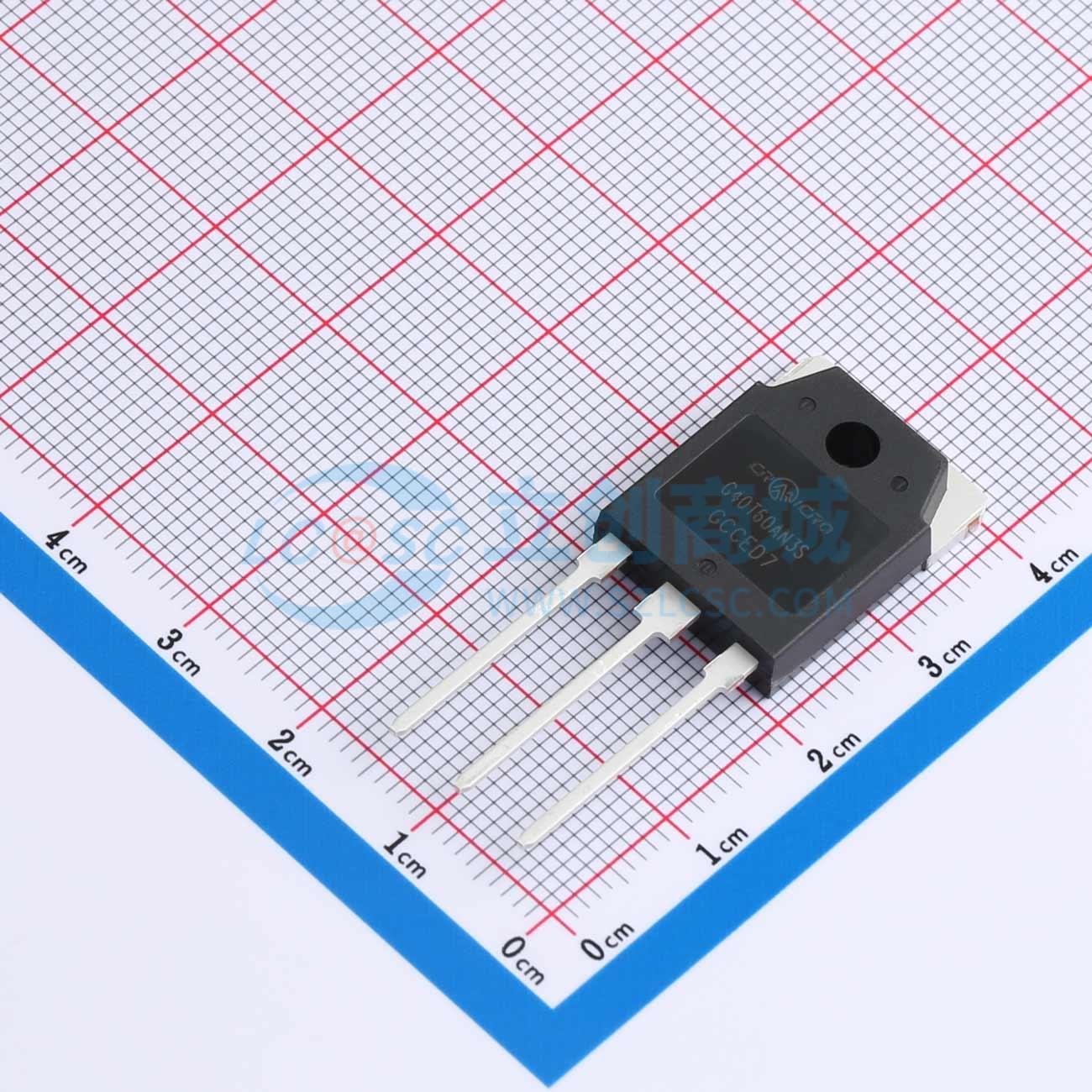

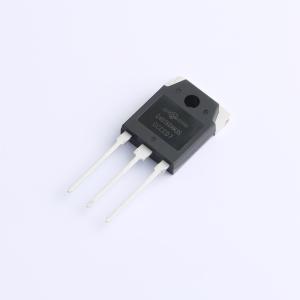

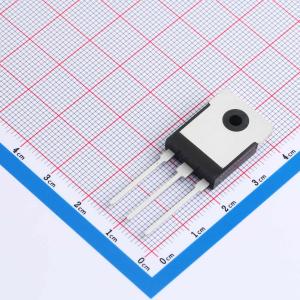

温馨提醒：图片仅供参考，商品以实物为准
CRG40T60AN3S
650V 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CRG40T60AN3S采用先进的沟槽FSIGBT技术，具有良好的导通和开关特性，易并联使用的特点。符合RoHS指令要求。
- 品牌名称
- CRMICRO(华润微)
- 商品型号
- CRG40T60AN3S
- 商品编号
- C22363476
- 商品封装
- TO-3PN
- 包装方式
- 管装
- 商品毛重
- 7.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 280W | |
| 输出电容(Coes) | 170pF | |
| 正向脉冲电流(Ifm) | 100A | |
| 集射极饱和电压(VCE(sat)) | 2.3V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 4V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 165nC@15V | |
| 输入电容(Cies) | 2.758nF | |
| 开启延迟时间(Td(on)) | 42ns | |
| 关断延迟时间(Td(off)) | 218ns | |
| 导通损耗(Eon) | 1.67mJ | |
| 关断损耗(Eoff) | 970uJ | |
| 反向恢复时间(Trr) | 52ns | |
| 工作温度 | -40℃~+150℃ | |
| 反向传输电容(Cres) | 88pF |
