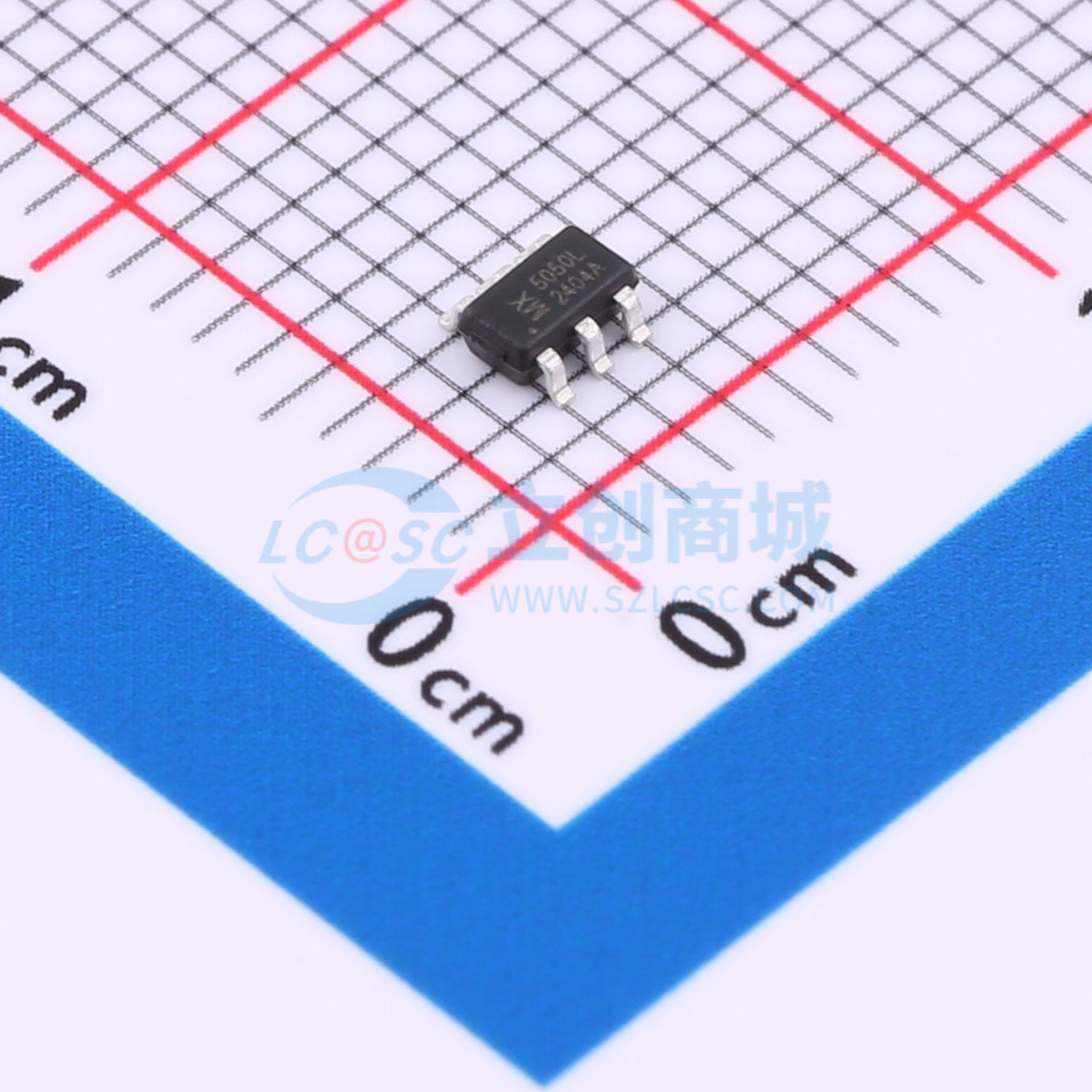

MX5050L

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MX5050L高侧理想二极管控制器与外部MOSFET配合使用，当与电源串联时用作理想二极管整流器。该理想二极管控制器可使MOSFET替换主回路中的防反二极管，从而降低功耗和压降。MX5050L控制器为外部N沟道MOSFET和快速响应比较器提供电荷泵栅极驱动，在电流反向时关断MOSFET。
品牌名称: Wuxi Maxinmicro(无锡明芯微)
商品型号: MX5050L
商品编号: C22363480
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.0486克(g)

商品参数

商品概述

MX5050L高侧理想二极管控制器与外部MOSFET配合使用，当与电源串联时用作理想二极管整流器。该理想二极管控制器可使MOSFET替换主回路中的防反二极管，从而降低功耗和压降。MX5050L控制器为外部N沟道MOSFET和快速响应比较器提供电荷泵栅极驱动，在电流反向时关断MOSFET。MX5050L可连接5V至40V的电源，当输入电压在1V到4V之间时，VS需要另外接5V以上的供电。和MX5050T相比，MX5050L的正向开启压降和反向关断压降电压Vsd(rev),Vsd(reg)比MX5050T更低，更容易使外部MOSFET进入完全导通状态和快速关断状态

商品特性

宽工作输入电压范围VIN: 1V到40V （VIN < 5V时需要VBIAS）
650V瞬态电压
适用于外部N沟道MOSFET的电荷泵栅极驱动器
电流反向时可快速响应
2A峰值栅极关断电流
超小VDS关断电压，缩短关断时间
SOT23-6L封装

应用领域

冗余 (N + 1) 电源的有源OR-ing s

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	理想二极管/ORing控制器
	输入电压(Vin)	1V~40V
	FET类型	外置FET
	栅极驱动电压	14V

	属性	参数值
	正向压降(Vf)	60mV
	静态电流(Iq)	45uA
	工作温度	-40℃~+125℃
	灌电流(IOL)	2A
