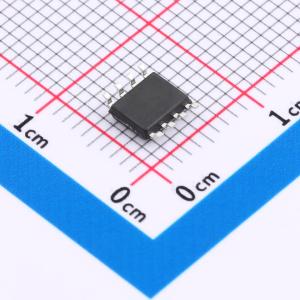

温馨提醒：图片仅供参考，商品以实物为准

MX3085E

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 用于RS-485/RS-422通信的MX3085E是一款半双工通信的高速收发器，其包含一路驱动器和一路接收器。具有±15kV人体模式ESD保护以及失效保护电路，当接收器输入开路或短路时，确保接收器输出逻辑高电平。如果挂接在终端匹配总线上的所有发送器都禁用（高阻），接收器将输出逻辑高电平。
品牌名称: Wuxi Maxinmicro(无锡明芯微)
商品型号: MX3085E
商品编号: C22363482
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.2606克(g)

商品参数

商品概述

用于RS-485/RS-422通信的MX3085E是一款半双工通信的高速收发器，其包含一路驱动器和一路接收器。具有±15kV人体模式ESD保护以及失效保护电路，当接收器输入开路或短路时，确保接收器输出逻辑高电平。如果挂接在终端匹配总线上的所有发送器都禁用（高阻），接收器将输出逻辑高电平。MX3085E具有低摆率驱动器，能够减小EMI和由于不恰当的终端匹配电缆所引起的反射，并实现高达1Mbps的无差错数据传输。此外，MX3085E其接收器具有1/8单位负载输入阻抗，总线上可以挂接多达256个收发器。

商品特性

提供低电流关断模式
提供工业标准的8引脚SOP封装
总线上允许挂接多达256个收发器
真正的失效保护接收器兼容EIA/TIA - 485
强大的压摆率控制功能有助于实现无差错数据传输
为RS-485/RS-422 A/B引脚提供增强型ESD保护

应用领域

工业控制网络
安防系统
电机控制系统
低功耗RS-485/RS-422系统
照明系统
仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	1Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	600uA
	通讯模式	半双工
