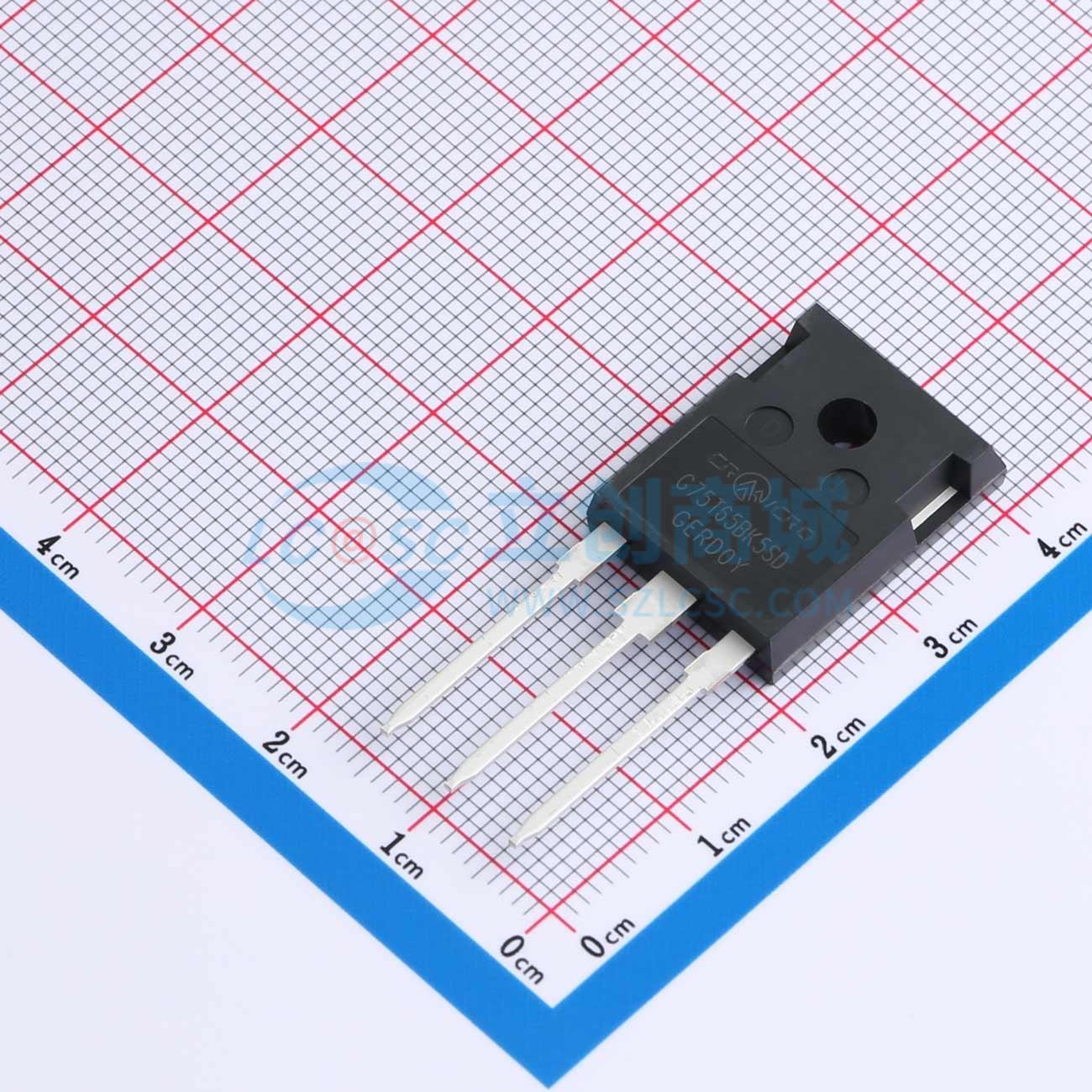

温馨提醒：图片仅供参考，商品以实物为准

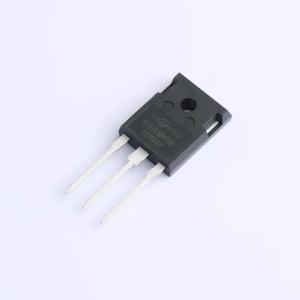

CRG75T65BK5SD
650V 75A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CRG75T65BK5SD采用先进的微沟槽FSIGBT技术，具有良好的导通和开关特性，易并联使用的特点。符合RoHS指令要求。
- 品牌名称
- CRMICRO(华润微)
- 商品型号
- CRG75T65BK5SD
- 商品编号
- C22363477
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 75A | |
| 耗散功率(Pd) | 468W | |
| 输出电容(Coes) | 222pF | |
| 集射极饱和电压(VCE(sat)) | 1.9V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 3.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 173nC@15V | |
| 输入电容(Cies) | 5.644nF | |
| 开启延迟时间(Td(on)) | 119ns | |
| 关断延迟时间(Td(off)) | 390ns | |
| 导通损耗(Eon) | 3.44mJ | |
| 关断损耗(Eoff) | 2.3mJ | |
| 反向恢复时间(Trr) | 62ns | |
| 反向传输电容(Cres) | 33pF |
