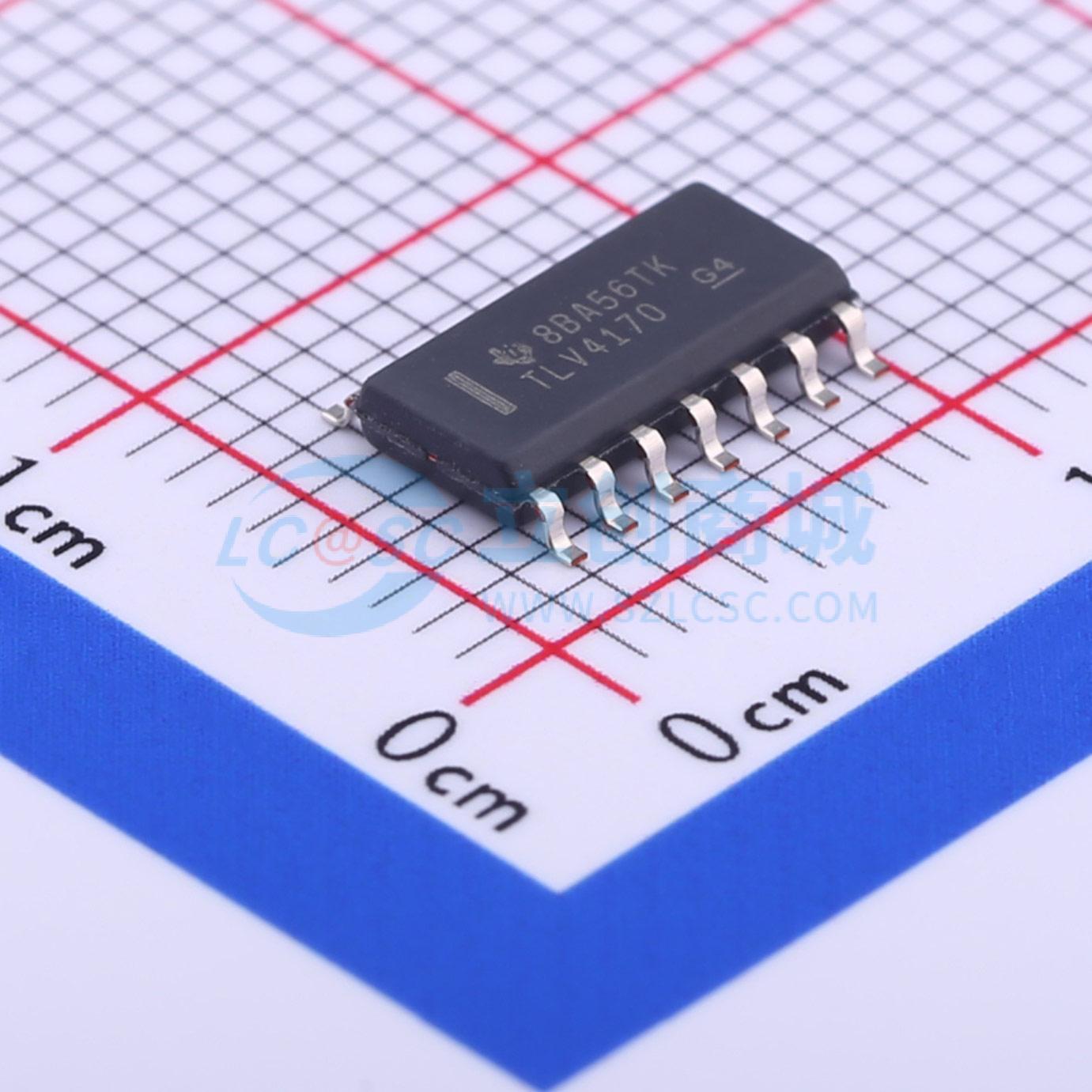

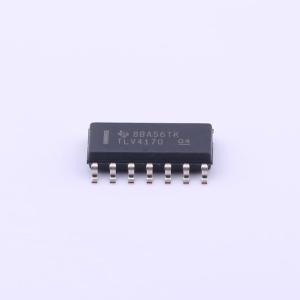

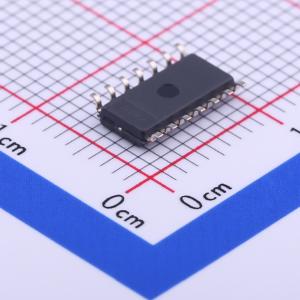

TLV4170IDR
适用于成本敏感型系统的36V单电源、抗电磁干扰、低功耗运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV4170 适用于成本敏感型应用的四路、36V、1.2MHz、低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV4170IDR
- 商品编号
- C194293
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 1.2MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 22nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 静态电流(Iq) | 125uA | |
| 输出电流 | 17mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~36V | |
| 双电源电压(Vee~Vcc) | 1.35V~18V；-18V~-1.35V | |
| 功能特性 | EMI滤波/RF抑制；ESD保护 |
商品概述
TLVx170是面向成本敏感型系统的36V单电源抗EMI型低功耗运算放大器，包含单通道TLV170、双通道TLV2170和四通道TLV4170。该系列器件在1kHz下的THD+N为0.0002%，可在2.7V(±1.35V)至36V(±18V)的电源电压范围内额定运行，超过电源轨的输入信号摆幅不会导致反相。器件输入可在负电源轨以下100mV以及正电源轨2V之内正常运行，额定运行温度范围为-40℃至+125℃，具有良好的失调电压、温漂、带宽以及低静态电流特性，适合用于毫伏级信号放大。
商品特性
- 电源电压范围为2.7V至36V，对应±1.35V至±18V
- 低噪声，参数为22nV/√Hz
- 内置电磁干扰EMI滤波器和内部射频RF处理结构
- 输入范围包含负电源
- 单位增益稳定，可支持200pF容性负载
- 具备轨至轨输出特性
- 增益带宽为1.2MHz
- 低静态电流，每个放大器为125μA
- 高共模抑制，参数为110dB
- 低偏置电流，典型值为10pA
- 具备高电源抑制比
- 转换率为0.4V/μs
- 支持多种封装，可实现最小封装体积
应用领域
- 点钞机
- AC-DC转换器
- 电源模块内的跟踪放大器
- 电源
- 逆变器
- 测试设备
- 电池供电的仪器
- 变频器放大器
- 线路驱动器
- 线路接收器
- 电流-电压转换器
- 毫伏级信号放大
