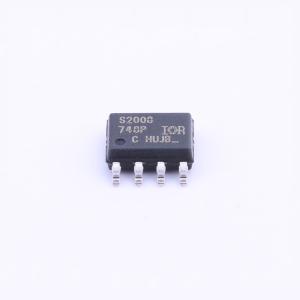

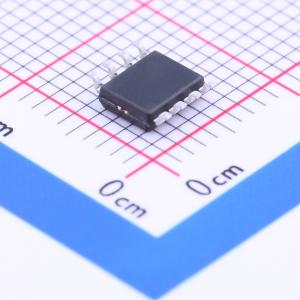

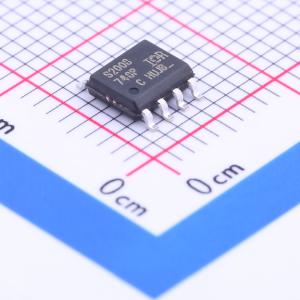

IRS2008STRPBF

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 半桥驱动
品牌名称: Infineon(英飞凌)
商品型号: IRS2008STRPBF
商品编号: C194307
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.275克(g)

商品参数

商品概述

IRS2008S是一款高压、高速功率MOSFET驱动器，具有相互关联的高端和低端参考输出通道。专利的高压集成电路（HVIC）和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与标准CMOS或低功耗肖特基TTL输出兼容，最低可至3.3V逻辑电平。输出驱动器具有高脉冲电流缓冲级，旨在最大程度减少驱动器的交叉导通。浮动通道可用于驱动高端配置中的N沟道功率MOSFET，其工作电压最高可达200V。传播延迟经过匹配，便于HVIC在高频应用中使用。

商品特性

每通道栅极驱动电源最高可达20V
VCC、VBS欠压锁定
兼容3.3V、5V、15V输入逻辑
耐受负瞬态电压
专为自举电源设计
交叉导通预防逻辑
双通道传播延迟匹配
内部设定死区时间
高端输出与输入同相
关断输入可关闭两个通道
工作温度范围为-40℃至125℃
符合RoHS标准

应用领域

家电电机驱动
伺服驱动器
微型逆变器驱动
通用三相逆变器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	600mA
	拉电流(IOH)	290mA

	属性	参数值
	工作电压	10V~20V
	上升时间(tr)	70ns
	下降时间(tf)	30ns
	特性	-
	工作温度	-40℃~+150℃@(Tj)
