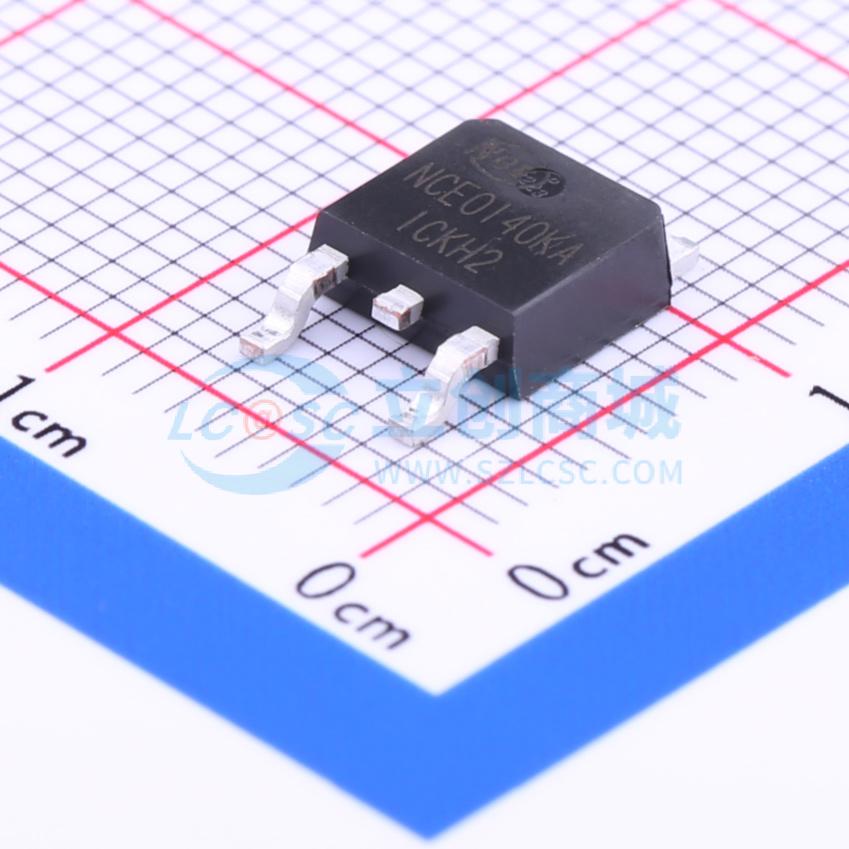

NCE0140KA
1个N沟道 耐压:100V 电流:40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道，100V，40A，12mΩ@10V
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE0140KA
- 商品编号
- C194346
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.547克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 18mΩ@4.5V | |
| 耗散功率(Pd) | 140W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 94nC@10V | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | - |
商品概述
SM4411采用先进的沟槽技术，可提供出色的漏源导通电阻（RDS(ON)）和超低的栅极电荷。该器件适合用作负载开关或用于PWM应用。
商品特性
- VDS = 100V,ID = 40A
- 在 VGS = 10V 时,RDS(ON) < 17 m Ω(典型值:12 m Ω)
- 在 VGS = 4.5V 时,RDS(ON) < 18 m Ω(典型值:13 m Ω)
- 采用特殊工艺技术,具备高ESD能力
- 高密度单元设计,实现超低RDS(ON)
- 雪崩电压和电流特性完全表征
- 具有高 EAS,稳定性和一致性良好
- 采用优秀封装,散热性能良好
应用领域
-功率开关应用-硬开关和高频电路-不间断电源
