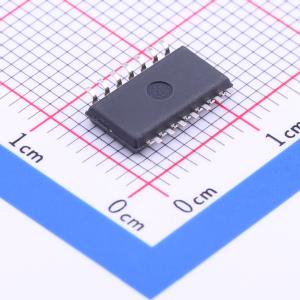

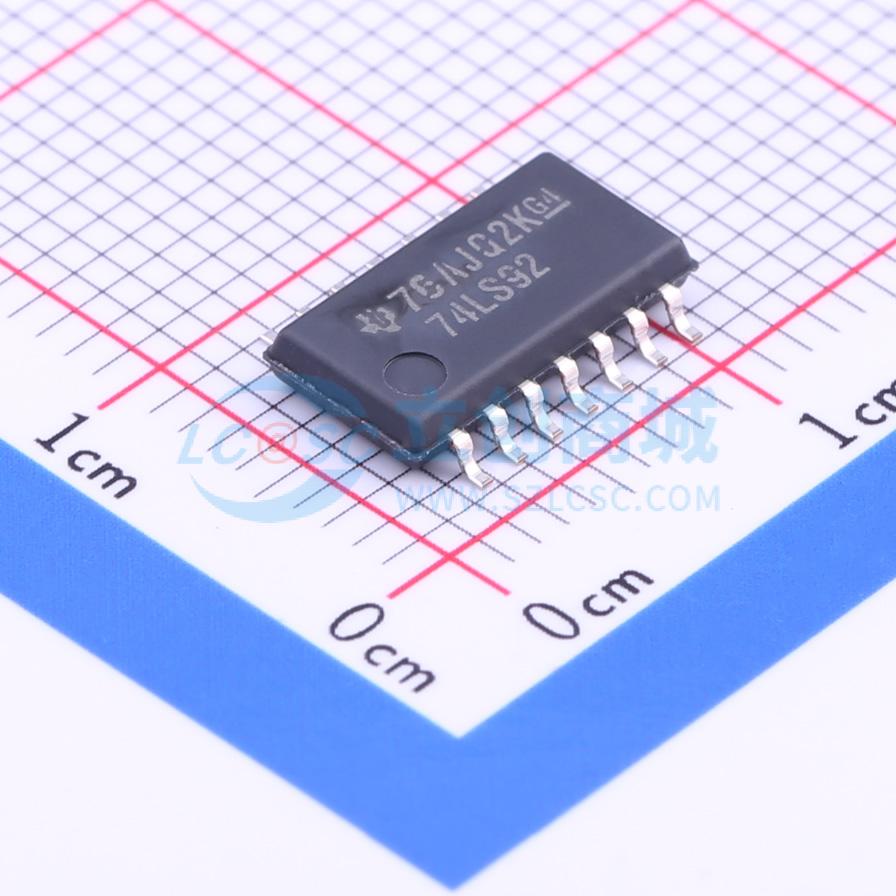

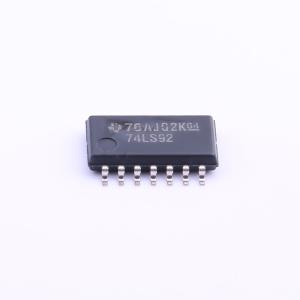

SN74LS92NSR
SN74LS92NSR
- 描述
- SN74LS92 12 分频计数器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS92NSR
- 商品编号
- C235733
- 商品封装
- SOIC-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 12分频 | |
| 分辨率(位) | - | |
| 系列 | 74LS | |
| 计时方向 | - | |
| 工作电压 | 4.75V~5.25V | |
| 元件数 | - | |
| 触发沿 | - |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | - | |
| 计时方式 | - | |
| 计数速率 | 42MHz | |
| 传播延迟(tpd) | 50ns@5V,15pF | |
| 耗散功率(Pd) | 45mW | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 复位功能 |
商品概述
本次介绍的为多款单片计数器产品，包含'90A、LS90十进制计数器，'92A、LS92十二分频计数器，'93A、LS93 4位二进制计数器。每个单片计数器集成四个主从触发器和附加门电路，可提供一个二分频计数器和一个三级二进制计数器，不同型号的三级二进制计数器计数周期长度不同：'90A和LS90为五分频，'92A和LS92为六分频，'93A和LS93为八分频。
商品特性
- 全系列计数器均带有门控零复位功能
- '90A和LS90额外带有门控置九输入
- 可通过端口连接获得对应最大计数长度，最大计数长度分别为十进制、十二分频、4位二进制
- '90A或LS90可通过端口连接得到对称十分频计数，可在QA输出端获得十分频方波
- 提供多种封装类型与系列型号可选
- 典型功耗：'90A为145mW，'92A为130mW，LS系列为45mW
- 最大额定参数：电源电压VCC为7V，输入电压为5.5V，发射极间电压为5.5V，存储温度范围为-65℃~150℃
- 工作自由空气温度范围：SN54系列为-55℃~125℃，SN74系列为0℃~70℃
- QA输出可在驱动CKB输入的同时保持完整扇出能力
应用领域
- BCD九补码相关应用
- 通用数字计数、分频场景
