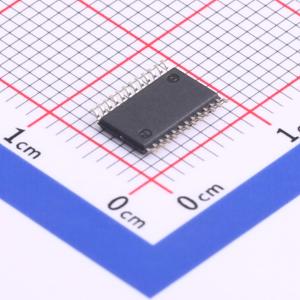

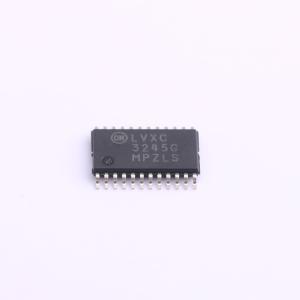

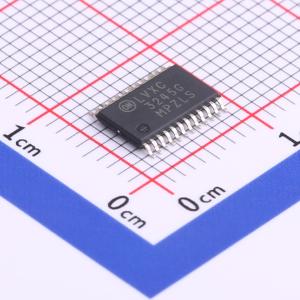

MC74LVXC3245DTG

适用于3V系统的可配置双电源、三态输出八通道收发器

描述

74LVXC3245 是一款 24 引脚双电源、八路可配置电压接口收发器，适用于 PCMCIA 和其他实时可配置 I/O 应用。VCCA 引脚接受 3V 供应电平；A 端口为专用 3V 端口。VCCB 引脚接受 3V-5V 供应电平。B 端口配置为跟踪 VCCB 供应电平。VCCB 引脚上的 5V 电平会在 5V 电平下配置 I/O 引脚，3V VCCB 会在 3V 电平下配置 I/O 引脚。A 端口应接口 3V 主系统，B 端口接口卡槽。此器件将在 OE 为高电平时允许 B 端口上的 VCCB 电源源引脚和 I/O 引脚浮动。要与 PCMCIA 插槽进行双向数据缓冲，以允许在正常运行期间插拔 PCMCIA 卡，必需此功能。发射/接收 (T/R) 输入决定了数据流向。传输（有效高电平）让数据能够从 A 端口传输到 B 端口。接收（有效低电平）让数据能够从 B 端口传输到 A 端口。

品牌名称

onsemi(安森美)

商品型号

MC74LVXC3245DTG

商品编号

C233549

商品封装

TSSOP-24​

包装方式

管装

商品毛重

0.206克(g)
