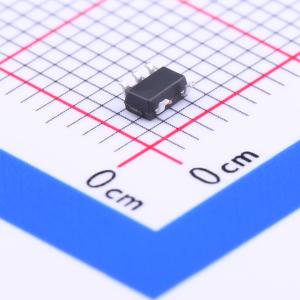

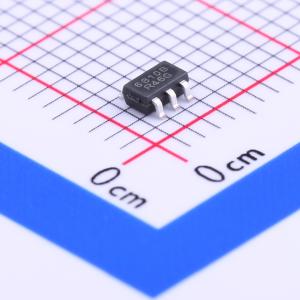

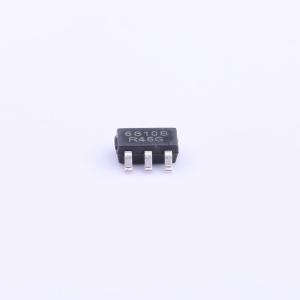

温馨提醒：图片仅供参考，商品以实物为准
TD6810B
1.5MHz 1.2A 同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TD6810B是一款电流模式单片降压开关调节器,输入电压范围为2.5V至6V,可提供高达1.2A的连续输出电流,内置P-Channel和N-Channel MOSFET。内部同步功率开关提供高效率,在轻载时以低频率运行以保持高效率和低输出纹波。具有软启动、输入欠压锁定、短路保护、热保护等功能。
- 品牌名称
- Techcode(泰德)
- 商品型号
- TD6810B
- 商品编号
- C193721
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | 600mV~6V | |
| 输出电流 | 1.2A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 60uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TD6810B是一款同步电流模式降压调节器。它可将2.5V至6V的输入电压调节至低至0.6V的输出电压，且能够提供高达1.2A的负载电流。
商品特性
- 2.5V至6V工作输入范围
- 高达1.2A输出电流
- 高达94%的峰值效率
- 轻载时高效率（>85%）
- 内部软启动
- 1.5MHz开关频率
- 输入欠压锁定
- 短路保护
- 热保护
- 热插拔保护
- 采用SOT23 - 5无铅封装
应用领域
- 移动电话
- 个人信息设备
- 无线和DSL调制解调器
- 数码相机
- MP3播放器
- 便携式仪器
