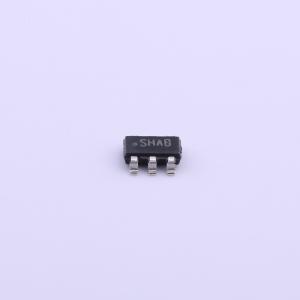

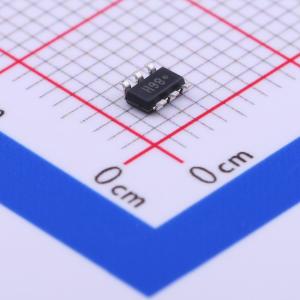

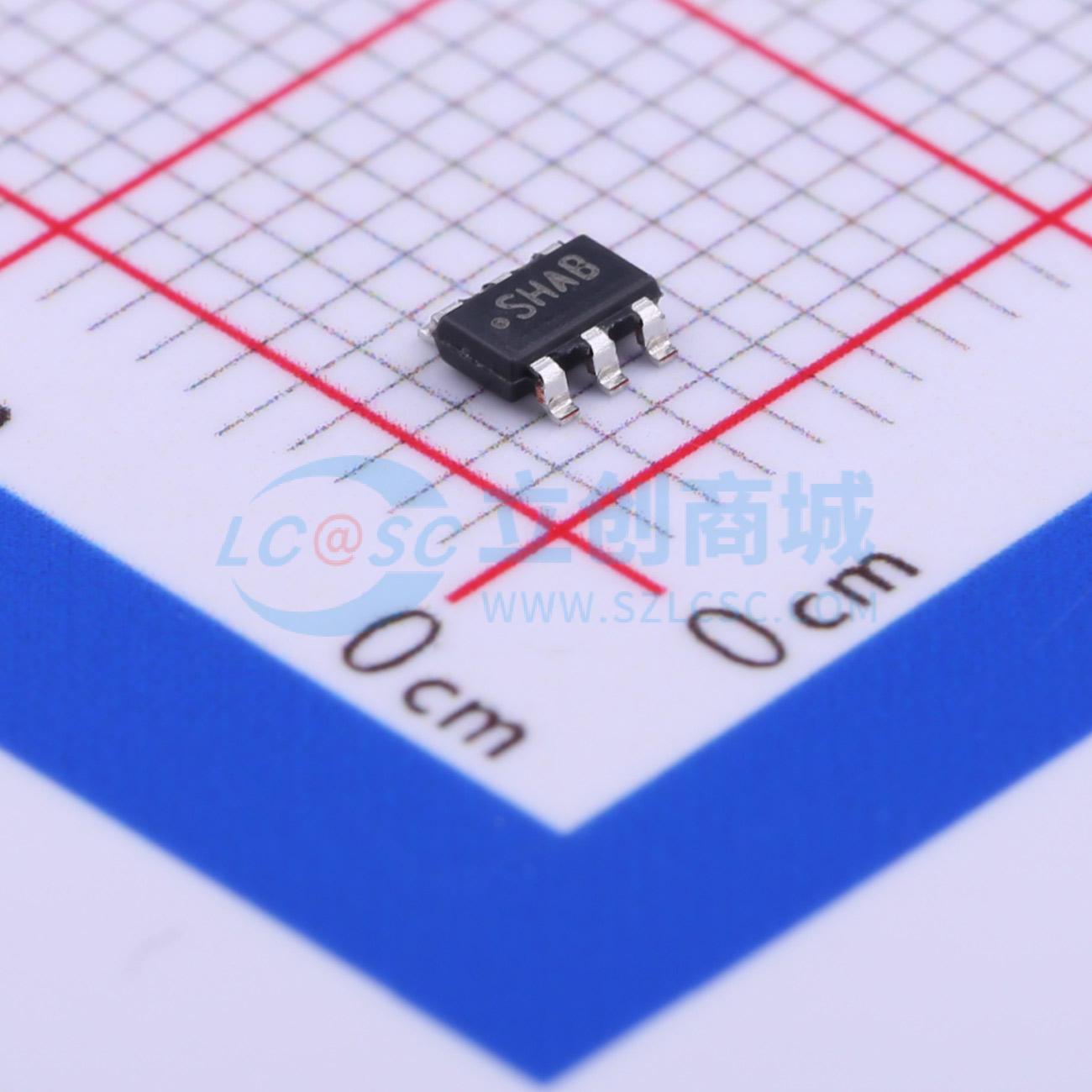

LM2736XMK/NOPB

750 mA负载降压DC-DC调节器

描述: LM2736是一款单片高频PWM降压DC/DC转换器,采用6引脚薄型SOT封装。它在最小的PCB面积内提供了快速瞬态响应和精确的稳压功能。输入电压范围为3.0V至18V,输出电压范围为1.25V至16V,最大输出电流为750mA,开关频率为550kHz（LM2736Y）和1.6MHz（LM2736X）。
品牌名称: TI(德州仪器)
商品型号: LM2736XMK/NOPB
商品编号: C232214
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.083克(g)

商品参数

商品概述

LM2736稳压器是一款采用6引脚Thin SOT封装的单片、高频、PWM降压型DC/DC转换器。它具备所有有源功能，可在尽可能小的PCB面积内实现本地DC/DC转换，具有快速瞬态响应和精确稳压功能。借助最少的外部元件以及通过WEBENCH提供的在线设计支持，LM2736易于使用。采用先进的0.5μm BiCMOS技术的内部350mΩ NMOS开关能够驱动750mA负载，从而实现了最佳的功率密度。控制电路的导通时间低至13ns，因此在整个3V至18V输入工作范围内支持极高频率转换，最低输出电压可达1.25V。开关频率在内部设定为550kHz（LM2736Y）或1.6MHz（LM2736X），允许使用极小的表面贴装电感器和片式电容器。即使工作频率非常高，也易于实现高达90%的效率。该器件具备外部关断功能，待机电流超低，仅为30nA。LM2736采用电流模式控制和内部补偿，可在广泛的工作条件下实现高性能稳压。其他特性包括用于降低浪涌电流的内部软启动电路、逐脉冲电流限制、热关断和输出过压保护。

商品特性

Thin SOT-6封装
3.0V至18V输入电压范围
1.25V至16V输出电压范围
750mA输出电流
550kHz（LM2736Y）和1.6MHz（LM2736X）开关频率
350mΩ NMOS开关
30nA关断电流
1.25V、2%内部电压基准
内部软启动
电流模式、PWM工作模式
WEBENCH在线设计工具、热关断

应用领域

本地负载点稳压
硬盘驱动器的核心电源
机顶盒
电池供电设备
USB供电设备
DSL调制解调器
笔记本电脑

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~18V
	输出电压	1.25V~16V
	输出电流	750mA
	开关频率	1.6MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
