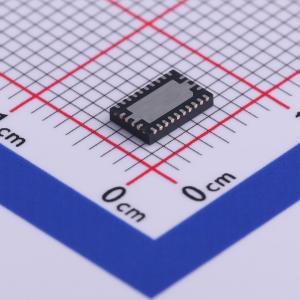

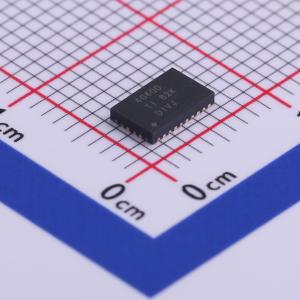

温馨提醒：图片仅供参考，商品以实物为准

TPS40400RHLR

3V至20V PMBus同步降压控制器

描述: TPS40400是一款成本优化的灵活PMBus模拟控制器,支持3V至20V的输入电压范围。该控制器具有600mV±1%的参考电压,可编程软启动时间、短路限制和欠压锁定等功能。它还具有自适应抗交叉导通方案,以防止功率FET中的直通电流。PMBus接口支持编程和监控功能。
品牌名称: TI(德州仪器)
商品型号: TPS40400RHLR
商品编号: C232216
商品封装: VQFN-24-EP(3.5x5.5)
包装方式: 编带
商品毛重: 0.085克(g)

商品参数

商品概述

TPS40400是一款成本优化的灵活同步降压控制器，可在标称3 V至20 V电源下工作。该控制器是一款模拟PWM控制器，支持通过PMBus接口进行编程和监控。该器件具备的灵活特性包括可编程软启动时间、可编程短路限制和可编程欠压锁定（UVLO）。采用自适应抗交叉导通方案，防止功率FET出现直通电流。栅极驱动电压为6 V，可更好地增强功率FET性能，降低损耗。通过检测电感两端或与电感串联的电阻两端的电压降来实现短路检测。将PMBus可编程阈值与该电压进行比较，用于检测过流情况。当达到过流阈值时，采用逐脉冲电流限制方案将电流限制在可接受的水平。如果过流情况持续超过转换器的7个时钟周期，则判定为故障状态，转换器将关闭，并进入打嗝重启模式或锁存关闭状态。可通过PMBus接口选择相应行为。其他PMBus接口特性包括可编程工作频率、软启动时间、过压和欠压阈值以及对这些事件的响应、包括裕量调节在内的输出电压变化以及状态监控。

商品特性

输入工作电压范围：3 V至20 V
支持PMBus的模拟控制器
参考电压600 mV ±1%
远程电压检测放大器
内部6 V稳压器和6 V栅极驱动
可编程过流保护
采用电感电阻或串联电阻进行电流检测
可编程开关频率：200 kHz至2 MHz
电源正常指示灯
热关断
可编程软启动
内部自举二极管
预偏置输出
安全的24引脚QFN封装

应用领域

智能电源系统
电源模块
通信设备
计算设备

交货周期

订货1-3个工作日

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~20V
	输出电压	-
	输出电流	-
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
