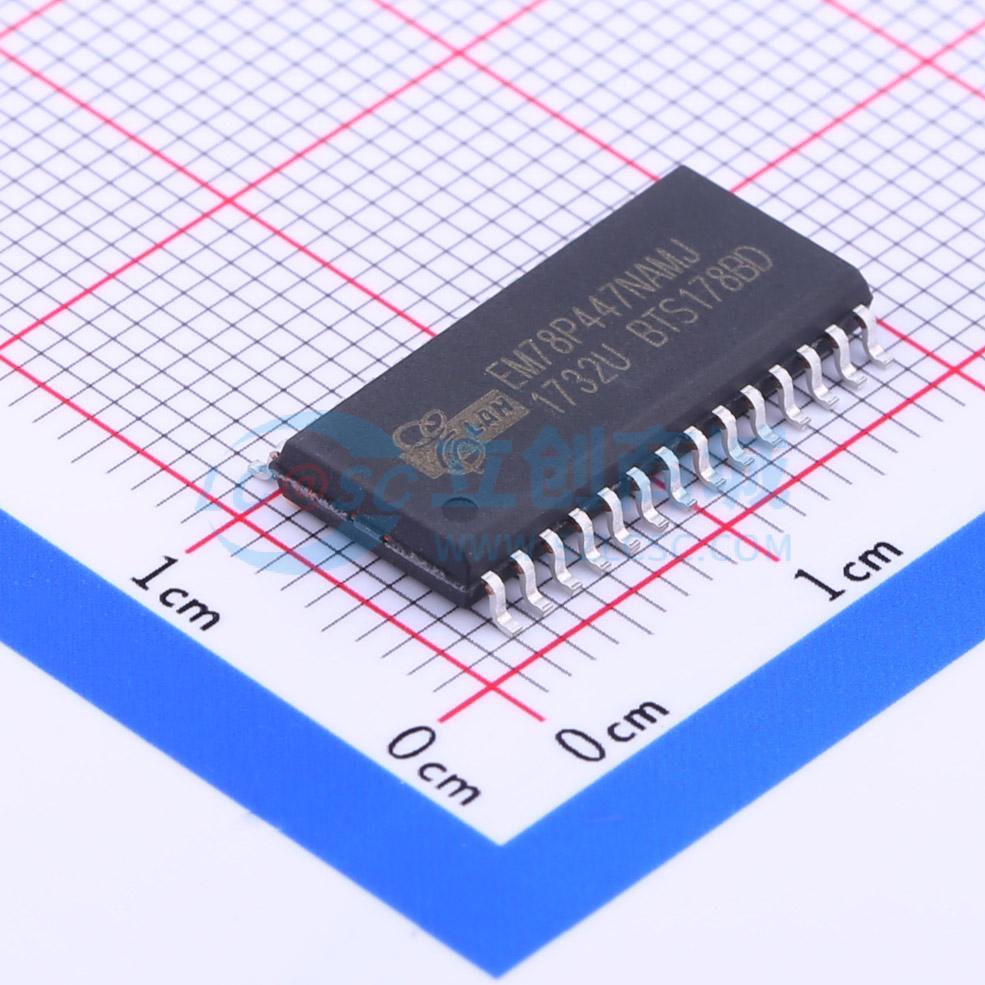

温馨提醒：图片仅供参考，商品以实物为准
EM78P447NAM
EM78P447NAM
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ELAN(义隆电子)
- 商品型号
- EM78P447NAM
- 商品编号
- C193748
- 商品封装
- SOIC-28-300mil
- 包装方式
- 管装
- 商品毛重
- 1.266克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 其他 | |
| 程序存储容量 | 4KB |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储器类型 | OTP | |
| 工作电压 | 2.5V~5.5V |
商品概述
EM78P447N是采用低功耗高速CMOS工艺设计开发的高抗杂性的8位单片机。其内部有4K×13位一次性编程ROM (OTP-ROM)。它还提供一个保护位避免用户存在OTP的程序被读取。7个选择位完全可以满足用户的需要。 具有OTP-ROM特点的EM78P447N能够为用户提供开发和校验程序的便利，而且用户可以使用 EMC Writer 容易地编程自己的开发代码。
商品特性
- 工作电压范围：2.5V~5.5V
- 工作温度范围：-40℃~85℃
- 工作频率范围 (基于2个 clocks)：
- 晶振模式：DC~20MHz（5V），DC~8MHz（3V），DC~4MHz（2.5V）
- ERC模式：DC~4MHz（5V），DC~4MHz（3V），DC~4MHz（2.5V）
- 低功耗：
- 5V/4MHz工作条件下电流小于2.2mA
- 3V/32KHz工作条件下电流典型值为35μA
- 睡眠模式下电流典型值为2μA
- 4K×13位片内ROM
- 三个保护位保证程序不被读出
- 一个配置寄存器满足用户要求
- 148×8位片内寄存器 (SRAM通用寄存器)
- 3个双向 I/O 端口
- 5级堆栈
- 8位实时定时器/计数器(TCC)，其信号源和触发沿可由软件设定，可设置溢出中断
- 每个指令周期为2个时钟周期
- 省电模式(SLEEP模式)
- 2个中断源：
- TCC 溢出中断
- 外部中断
- 可编程自由运行看门狗定时器（WDT）
- 10个引脚可编程设置为上拉
- 2个引脚可编程设置为漏极开路
- 2个引脚可编程设置为R-option
- 99.9%指令为单指令周期
- 系统区分HXT和LXT的频率点在400KHz左右
