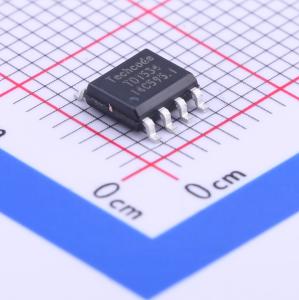

TD1534

2A 380KHz 20V PWM 降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TD1534是一款2A连续输出电流的380KHz固定频率单片降压开关模式调节器,内置140mΩ内部功率PMOSFET开关。它在宽输入电压范围内提供出色的负载和线路调节性能,包括电压基准、振荡电路、误差放大器等。内置频率补偿和多种保护功能,如过流保护、短路保护和热关断功能。
品牌名称: Techcode(泰德)
商品型号: TD1534
商品编号: C232920
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.25克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

TD1534是一款380 KHz固定频率的单片降压开关模式稳压器，内置功率MOSFET。在较宽的输入电源范围内，它能实现2A的连续输出电流，且具有出色的负载和线性调节能力。该器件包含电压基准、振荡电路、误差放大器、内部PMOS等。PWM控制电路能够将占空比从0到100%进行线性调节。内置使能功能、过流保护功能和短路保护功能。内置内部补偿模块，以减少外部元件数量。TD1534是便携式设备理想的电源单元。

商品特性

2A恒定输出电流
140mΩ导通电阻（RDSON）的内部功率PMOSFET开关
效率高达95%
固定380KHz频率
1.0V至20V的宽输入电压范围
输出电压可在0.8V至18V之间调节
内置频率补偿
内置热关断功能
内置限流功能
提供SOP - 8封装
最小压差高达0.3V

应用领域

便携式DVD
LCD显示器/电视
电池充电器
ADSL调制解调器
电信/网络设备

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~20V
	输出电压	800mV~18V
	输出电流	2A
	开关频率	380kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
