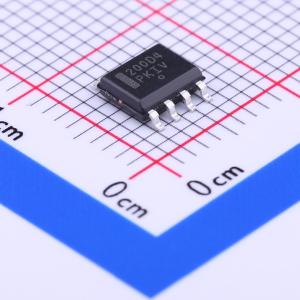

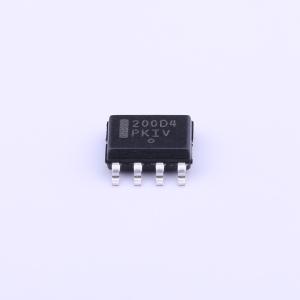

温馨提醒：图片仅供参考，商品以实物为准
NCP1200D40R2G
停产 NCP1200D40R2G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1200D40R2G
- 商品编号
- C231820
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.207克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 16V | |
| 开关频率 | 40kHz |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 80% | |
| 拓扑结构 | 反激式 | |
| 工作温度 | -25℃~+125℃@(Tj) |
商品概述
NCP1200采用SOIC−8或PDIP−8封装，是超紧凑型开关电源的重大突破。由于采用了全新的设计理念，该电路只需少量外部元件即可实现完整的离线电池充电器或备用开关电源。此外，集成的输出短路保护功能使设计人员能够结合简化的反馈方案，构建出极具成本效益的AC−DC壁式适配器。 该控制器的内部结构以固定的40 kHz、60 kHz或100 kHz频率运行，可驱动IGBT或MOSFET等低栅极电荷开关器件，因此所需的工作功率极低。由于采用了电流模式控制，NCP1200极大地简化了可靠且低成本的离线转换器的设计，同时具有极低的声学噪声和固有的逐脉冲控制功能。 当电流设定值低于给定值时，例如输出功率需求降低，该IC会自动进入跳周期模式，在轻载条件下提供出色的效率。由于这种情况发生在低峰值电流时，因此不会产生声学噪声。 最后，该IC由直流母线自供电，无需辅助绕组。这一特性确保了在低输出电压或短路情况下仍能正常工作。 NCP1200采用标准的电流模式架构，关断时间由峰值电流设定值决定。在需要减少元件数量的应用中，该元件是理想之选，尤其适用于低成本AC−DC适配器、辅助电源等。凭借其高性能的高压技术，NCP1200集成了基于UC384X的电源通常所需的所有必要元件：定时元件、反馈器件、低通滤波器和自供电电路。这一点强调了NCP1200无需辅助绕组即可工作的事实：该产品自然地从高压母线获取电源，并为IC提供VCC。这种系统被称为动态自供电（DSS）。
商品特性
- 无需辅助绕组即可工作
- 内置输出短路保护
- 极低的空载待机功耗
- 具备跳周期功能的电流模式控制
- 内置前沿消隐功能
- 250 mA峰值电流源/吸收能力
- 内部固定频率为40 kHz、60 kHz和100 kHz
- 可直接连接光耦
- 内置频率抖动功能，降低EMI
- 提供用于瞬态和交流分析的SPICE模型
- 内置温度关断功能
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- AC−DC适配器
- 离线电池充电器
- 辅助/附属电源（USB、家电、电视等）
