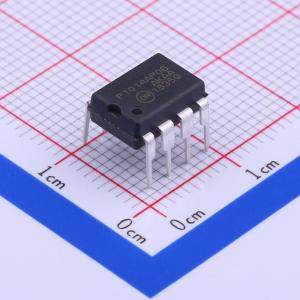

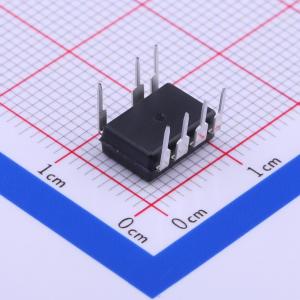

NCP1014AP065G

自供电单片式离线开关电源

描述

The NCP101X系列集成了固定频率电流模式控制器和700V MOSFET。封装在PDIP-7或SOT-223中，NCP101X提供了构建坚固且低成本电源所需的一切，包括软启动、频率抖动、短路保护、跳频循环、最大峰值电流设定点以及动态自供电（无需辅助绕组）。与其它单片解决方案不同，NCP101X本质上是安静的:在正常负载操作期间，该部分以可用频率之一（65kHz-100kHz-130kHz）切换。当电流设定值低于给定值时，例如输出功率需求减少，IC自动进入所谓的跳频循环模式，并提供轻载下的优异效率。因为这通常发生在最大峰值的四分之一处，所以不会产生声学噪声。因此，在不生成声学噪声的情况下将待机功耗降至最低。当反馈信号消失时会发生短路检测，例如在真正的短路条件下或光耦合器断开情况下。通过简单地拉低反馈引脚或将反馈引脚通过廉价的SCR接地来实现外部禁用。最后，软启动和频率抖动进一步简化了设计任务，以快速开发低成本且坚固的离线电源供应。为了提高待机性能，辅助绕组的连接停止DSS操作，并有助于在高压下消耗小于100mW。在这种模式下，内置的锁定过压保护防止致命电压失控，以防光耦合器断裂。这些设备提供经济实惠的8引脚双列直插式和4引脚SOT-223封装。

品牌名称

onsemi(安森美)

商品型号

NCP1014AP065G

商品编号

C236258

商品封装

PDIP-7​

包装方式

管装

商品毛重

0.86克(g)
