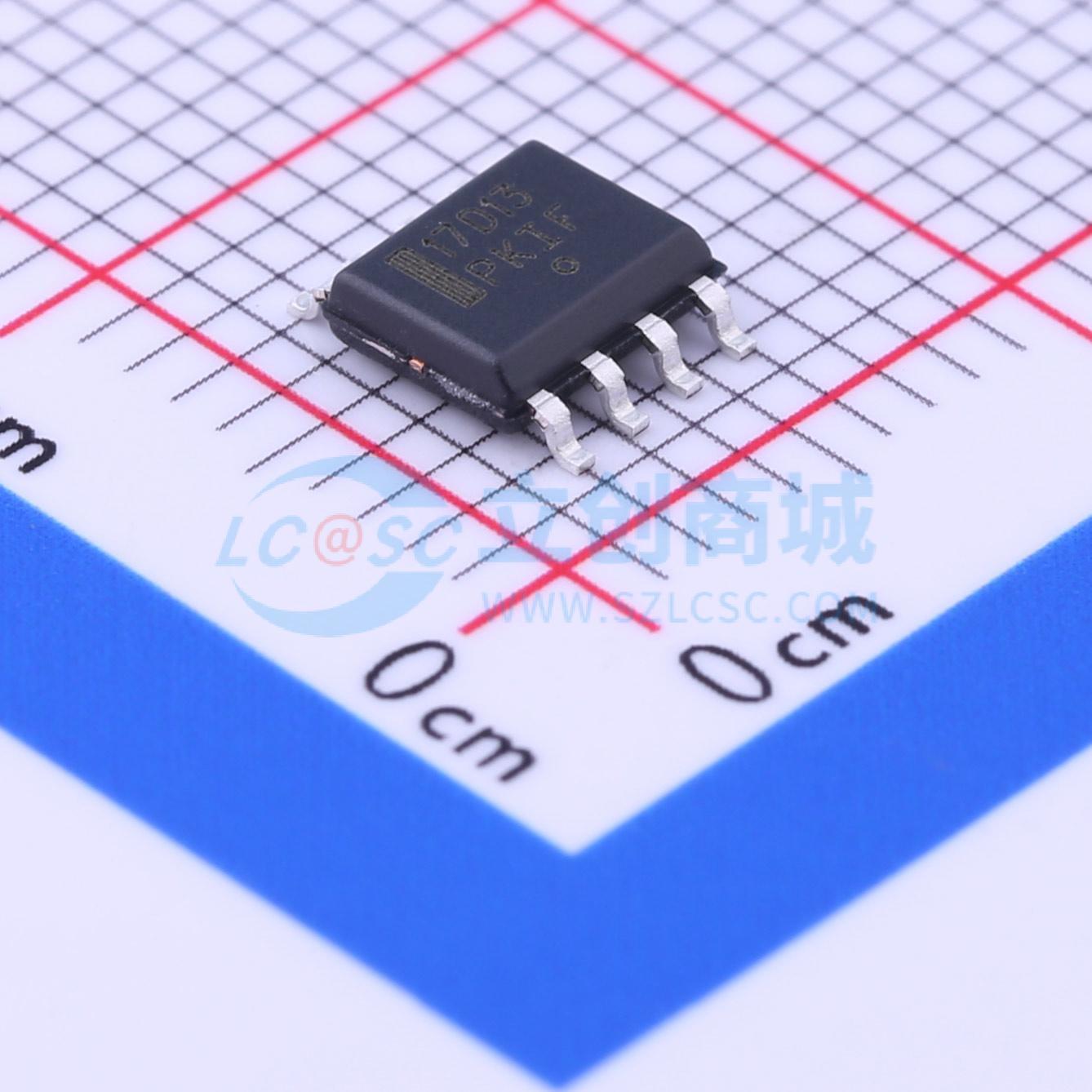

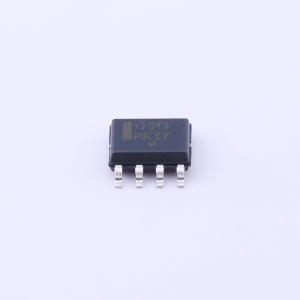

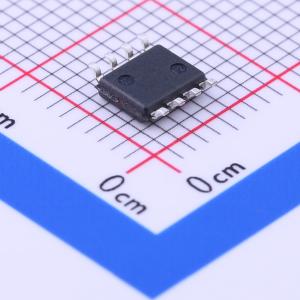

NCP1217D133R2G

NCP1217采用SO−8或PDIP−7封装，是基于NCP1203的控制器的增强版本。由于其驱动能力强，NCP1217可驱动大栅极电荷MOSFET，结合内部斜坡补偿和内置过压保护，简化了现代AC/DC适配器的设计。NCP1217为基于UC384X的设计提供了一个真正的替代方案。 该控制器的内部结构可在不同的固定频率（65−100−133 kHz）下工作，其特点是具有一个高压启动FET，可确保启动过程干净且无损耗。其电流模式控制拓扑结构具有出色的输入音频敏感度和固有的逐脉冲控制能力。内部斜坡补偿可轻松防止连续导通模式设计中出现次谐波振荡。 当电流设定点低于给定值时，例如输出功率需求降低，IC会自动进入所谓的跳周期模式，在轻载时提供出色的效率。由于这种情况发生在用户可调节的低峰值电流下，因此不会产生声学噪声。 NCP1217具有两种有效的保护电路：1) 出现过流情况时，输出脉冲将被禁用，器件进入安全的间歇模式并尝试重启。故障排除后，器件会自动恢复。2) 如果外部信号（如温度传感器）将引脚1的电压拉至3.2 V以上，输出脉冲将立即停止，NCP1217将保持锁定状态。当VCC降至地电位时，例如用户拔掉电源，器件将复位。 NCP1217采用标准的电流模式架构，关断事件由峰值电流设定点决定。该组件是对元件数量要求较低的应用的理想选择，特别是在低成本AC/DC适配器、电视电源等领域。由于采用了高性能高压技术，NCP1217集成了基于UC384X的电源通常所需的所有必要组件：定时组件、反馈器件、低通滤波器和启动器件，并且还通过以下特性对原组件进行了改进：1) 可外部触发的锁存关断功能；2) 斜坡补偿；3) 短路保护。由于其高压电流源，NCP1217无需外部启动电阻，可直接从高压轨提供启动电流。

• 具有可调跳周期能力的电流模式
• 内置内部斜坡补偿
• 自动恢复内部输出短路保护
• 内部1.0 ms软启动（仅NCP1217A）
• 占空比限制为50%（仅NCP1217A）
• 调节引脚拉高时完全锁存关断
• 极低的空载待机功耗
• 内部温度关断
• 500 mA峰值电流驱动能力
• 固定频率版本：65 kHz、100 kHz和133 kHz
• 可直接连接光耦
• 内部前沿消隐
• 提供用于瞬态和交流分析的SPICE模型
• 这些器件为无铅产品

• 用于电视、机顶盒等的高功率AC/DC转换器
• 笔记本电脑离线适配器
• 电信DC−DC转换器
• 所有电源
