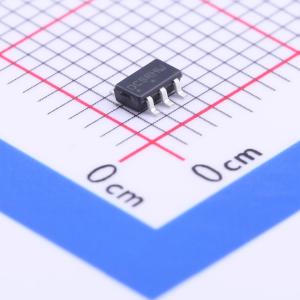

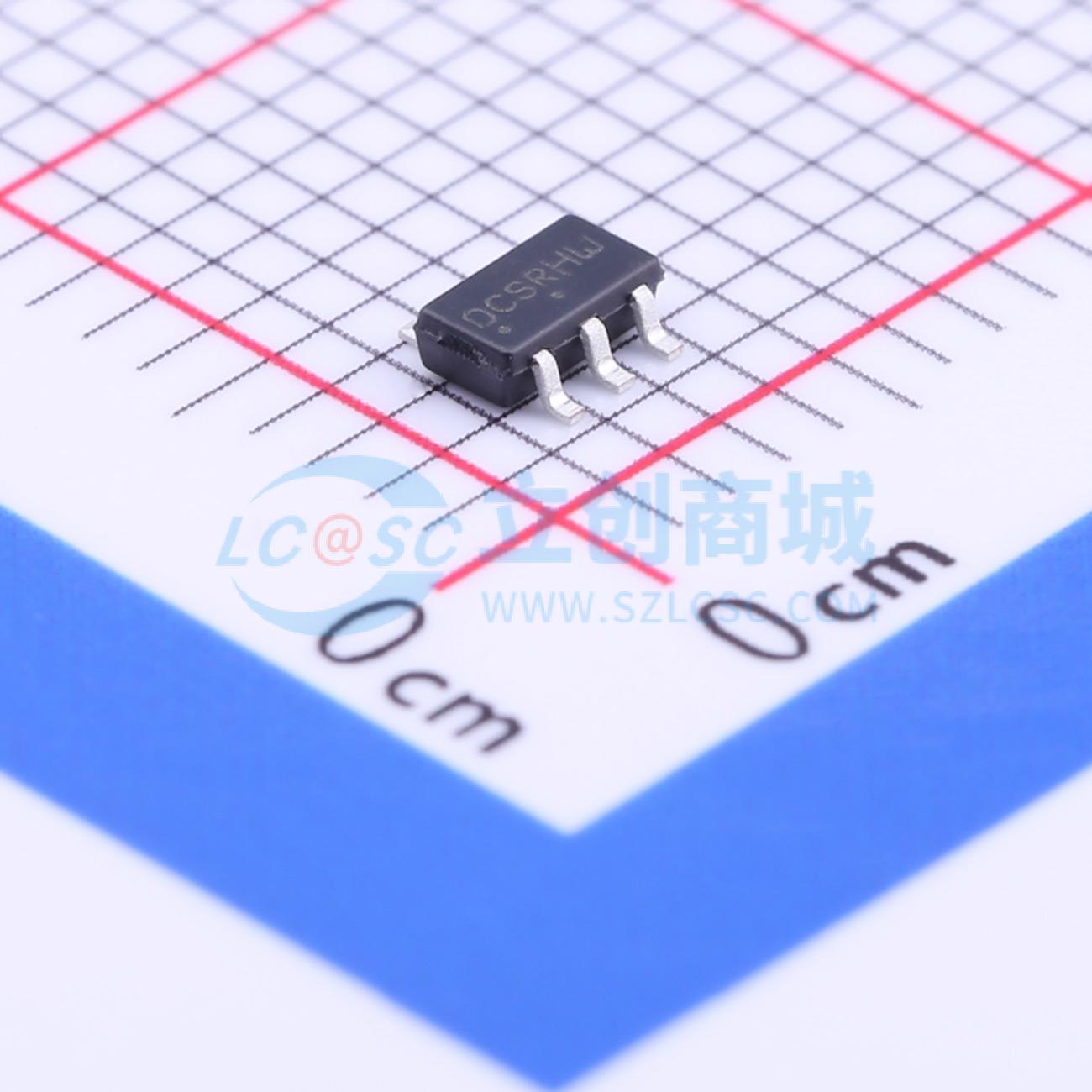

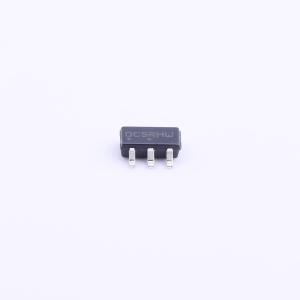

NCP5006SNT1G
NCP5006SNT1G
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP5006SNT1G
- 商品编号
- C231824
- 商品封装
- TSOP-5-1.5mm
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | - | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过压保护(OVP)；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 升压 | |
| 工作温度 | -25℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
NCP5006是一款基于PFM模式、在电流环路中运行的高效升压转换器，用于驱动白光LED。电流模式调节可使LED亮度均匀。该芯片针对小型陶瓷电容进行了优化，能够提供高达1.0W的输出功率。
商品特性
- 输入电压范围为2.7至5.5V
- 输出电压可达24V，允许串联驱动多达5个LED
- 内置过压保护
- 基于电感的转换器效率高达90%
- 恒定输出电流调节
- 待机静态电流为0.3μA
- 包含调光功能（PWM）
- 可直接由低电池电压源驱动使能功能
- 自动匹配LED电流
- 热关断保护
- 所有引脚均具备全面的ESD保护
- 低EMI辐射
- 提供无铅封装
应用领域
- LED显示屏背光控制
- 键盘背光
- 高效升压转换器
