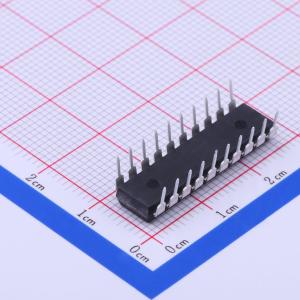

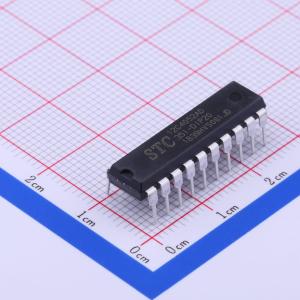

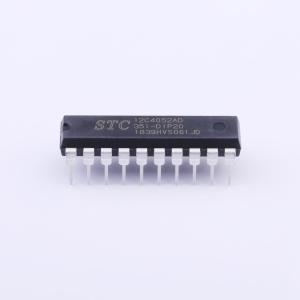

STC12C4052AD
停产 STC12C4052AD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 20脚直插
- 品牌名称
- STC
- 商品型号
- STC12C4052AD
- 商品编号
- C22168
- 商品封装
- DIP-20-300mil
- 包装方式
- 管装
- 商品毛重
- 2.35克(g)
商品参数
参数完善中
商品特性
- 高速：1个时钟/机器周期，增强型8051内核，速度比普通8051快6～12倍（STC12C5410AD/2052AD系列）；速度比传统8051快7～12倍，比STC早期的1T系列单片机（如STC12/11/10系列）的速度快20%（STC15F2K60S2系列、STC15W1K16S系列）
- 宽电压：5.5～3.5V，2.2～3.8V（STC12LE5410AD/2052AD系列）；5.5～3.8V，2.4～3.6V（STC15L2K60S2系列）；5.5V～2.4V（STC15W1K16S系列）
- 低功耗设计：空闲模式（可由任意一个中断唤醒），掉电模式（可由外部中断唤醒）（STC12C5410AD/2052AD系列）；低速模式，空闲模式，掉电模式（可由外部中断或内部掉电唤醒定时器唤醒）（STC15F2K60S2系列、STC15W1K16S系列）
- 工作频率：0～35MHz，相当于普通8051：0～420MHz（STC12C5410AD/2052AD系列）；内部时钟从5MHz～35MHz可选（相当于普通8051：60～420MHz）（STC15F2K60S2系列、STC15W1K16S系列）
- 时钟：外部晶体或内部RC振荡器可选，在ISP下载编程用户程序时设置（STC12C5410AD/2052AD系列）；内部高精度R/C时钟（±0.3%），±1%温飘（-40°C～+85°C），常温下温飘±0.6%（-20°C～+65°C）（STC15F2K60S2系列、STC15W1K16S系列）
- 片内Flash程序存储器：16K/12K/10K/8K/6K/4K/2K/1K字节，擦写次数10万次以上（STC12C5410AD/2052AD系列）；8/16/24/32/40/48/56/60/61K字节，擦写次数10万次以上（STC15F2K60S2系列）
- 片内RAM数据存储器：512 / 256字节（STC12C5410AD/2052AD系列）；2048字节（STC15F2K60S2系列）；1024字节（STC15W1K16S系列）
- 片内EEPROM功能，擦写次数10万次以上（STC12C5410AD/2052AD系列、STC15F2K60S2系列）
- ISP/IAP，在系统可编程/在应用可编程，无需编程器/仿真器（STC12C5410AD/2052AD系列、STC15F2K60S2系列）
- 8通道，10位ADC，STC12C2052AD系列为8位ADC，4路PWM还可当4路D/A使用（STC12C5410AD/2052AD系列）；高速ADC，8通道10位，速度可达30万次/秒，3路PWM还可当3路D/A使用（STC15F2K60S2系列）
- 4通道捕获/比较单元（PWM/PCA），STC12C2052AD系列为2通道，也可用来再实现4个定时器或4个外部中断（支持上升沿/下降沿中断）（STC12C5410AD/2052AD系列）；3通道捕获/比较单元（CCP/PCA/PWM），也可用来再实现3路D/A或3个定时器或3个外部中断（支持上升沿/下降沿中断）（STC15F2K60S2系列）
- 2个16位定时器，兼容普通8051的定时器T0/T1，4路PCA可再实现4个定时器（STC12C5410AD/2052AD系列）；6个定时器，2个16位可重装载定时器T0和T1兼容普通8051的定时器，新增了一个16位的定时器T2，并可实现时钟输出，3路CCP/PCA可再实现3个定时器（STC15F2K60S2系列）
- 可编程时钟输出功能，T0在P1.0输出时钟，T1在P1.1输出时钟（STC12C5410AD/2052AD系列）；可编程时钟输出功能（对内部系统时钟或外部管脚的时钟输入进行时钟分频输出）：T0在P3.5输出时钟；T1在P3.4输出时钟；T2在P3.0输出时钟，以上3个定时器/计数器输出时钟均可1～65536级分频输出；内部主时钟在P5.4/MCLKO对外输出时钟（STC15系列8 - pin单片机的主时钟在P3.4/MCLKO对外输出时钟）（STC15F2K60S2系列）
- 硬件看门狗（WDT）（STC12C5410AD/2052AD系列）
- SPI高速同步串行通信端口（STC12C5410AD/2052AD系列）；SPI高速同步串行通信接口（STC15F2K60S2系列）
- 全双工异步串行口（UART），兼容普通8051的串口（STC12C5410AD/2052AD系列）；超高速双串口/UART，两个完全独立的高速异步串行通信端口，分时切换可当5组串口使用（STC15F2K60S2系列）
- 先进的指令集结构，兼容普通8051指令集，有硬件乘法/除法指令（STC12C5410AD/2052AD系列、STC15F2K60S2系列）
- 通用I/O口（27/23/15个），复位后为：准双向口/弱上拉（普通8051传统I/O口），可设置成四种模式：准双向口/弱上拉，强推挽/强上拉，仅为输入/高阻，开漏，每个I/O口驱动能力均可达到20mA，但建议整个芯片不要超过90mA（STC12C5410AD/2052AD系列）；通用I/O口（42/38/30/26个），复位后为：准双向口/弱上拉（8051传统I/O口），可设置四种模式：准双向口/弱上拉，强推挽/强上拉，仅为输入/高阻，开漏，每个I/O口驱动能力均可达到|20mA|，但整个芯片最大不要超过120mA（STC15F2K60S2系列）
- 不需外部复位的单片机，ISP编程时8级复位门槛电压可选，内置高可靠复位电路（STC15F2K60S2系列、STC15W1K16S系列）
- 支持掉电唤醒的资源有：INT0/INT1（上升沿/下降沿中断均可），INT2/INT3/INT4（下降沿中断）；CCP0/CCP1/CCP2/T0/T1/T2管脚；内部掉电唤醒专用定时器（STC15F2K60S2系列）；支持掉电唤醒的资源有：INT0/INT1（上升沿/下降沿中断均可），INT2 /INT3/INT4（下降沿中断）；RxD/T0/T1/T2管（STC15W1K16S系列）
- 高抗静电（ESD保护）（STC12C5410AD/2052AD系列、STC15F2K60S2系列）
- 轻松过4KV快速脉冲干扰（EFT测试）（STC12C5410AD/2052AD系列、STC15F2K60S2系列）
- 掉电模式：外部中断唤醒功耗<0.1uA（STC12C5410AD/2052AD系列、STC15F2K60S2系列）
- 空闲模式：典型功耗1.8mA（STC12C5410AD/2052AD系列）；典型功耗<1mA（STC15F2K60S2系列）
- 正常工作模式：2.7mA - 7mA（STC12C5410AD/2052AD系列）；4mA～6mA（STC15F2K60S2系列）
- 无法解密（STC15F2K60S2系列）
- 大幅降低EMI，内部可配置时钟，1个时钟/机器周期，可用低频时钟（STC15F2K60S2系列）
