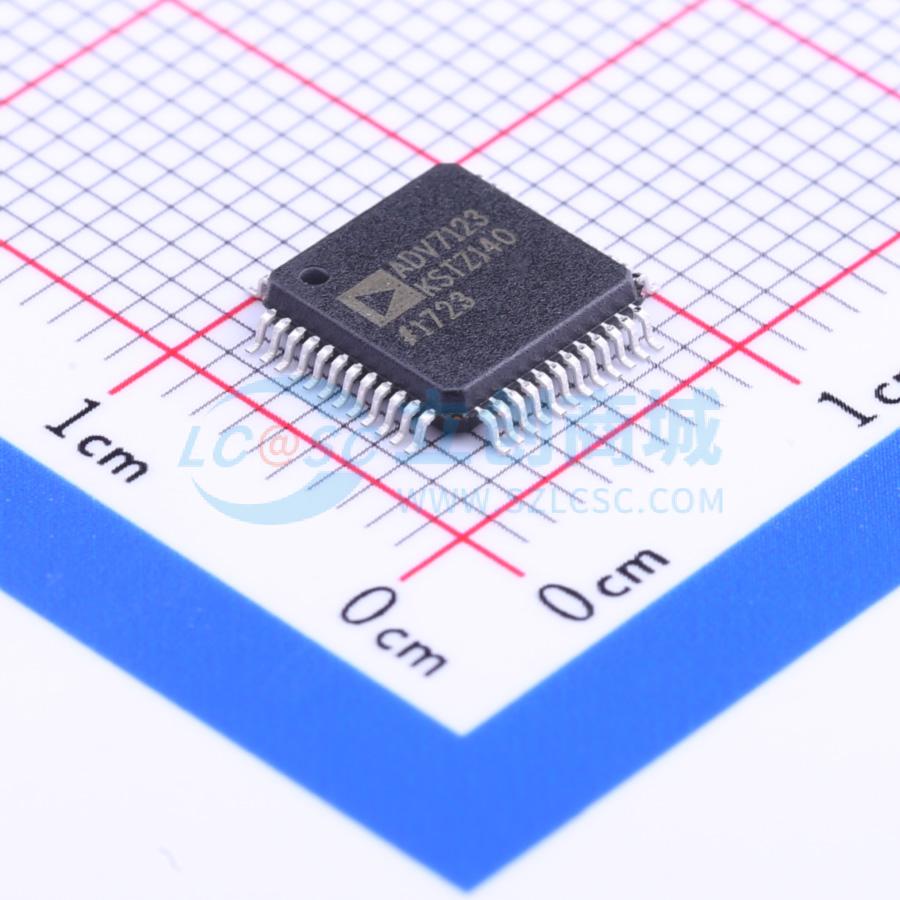

ADV7123KSTZ140

ADV7123 是一款单芯片的三路高速数模转换器。它由三个带互补输出的高速 10 位视频 DAC、一个标准 TTL 输入接口和一个高阻抗模拟输出电流源组成。 ADV7123 有三个独立的 10 位宽输入端口。只需一个 5 V/3.3 V 电源和时钟即可使该器件正常工作。ADV7123 还具备额外的视频控制信号、复合同步信号和消隐信号。 ADV7123 还具有省电模式。 ADV7123 采用 5 V CMOS 工艺制造。其单片 CMOS 结构确保了更高的功能和更低的功耗。ADV7123 采用 48 引脚 LQFP 封装。

• 330 MSPS 吞吐量
• 三路 10 位数模转换器（DAC）
• 在 fC = 50 MHz、fOUT = 9 MHz 时，无杂散动态范围（SFDR）为 -70 dB；在 fCLK = 140 MHz、fOUT = 40 MHz 时，为 -53 dB
• 与 RS-343A/RS-170 兼容的输出
• 互补输出
• DAC 输出电流范围：2.0 mA 至 26.5 mA
• 与 TTL 兼容的输入
• 内部参考电压（1.235 V）
• 单电源 5 V/3.3 V 供电
• 48 引脚 LQFP 封装
• 低功耗（3 V 时最低 30 mW）
• 低功耗待机模式（3 V 时典型值 6 mW）
• 工业温度范围（-40℃ 至 +85℃）
• 无铅封装

• 数字视频系统（1600×1200 @100 Hz）
• 高分辨率彩色图形
• 数字无线电调制
• 图像处理
• 仪器仪表
• 视频信号重建
