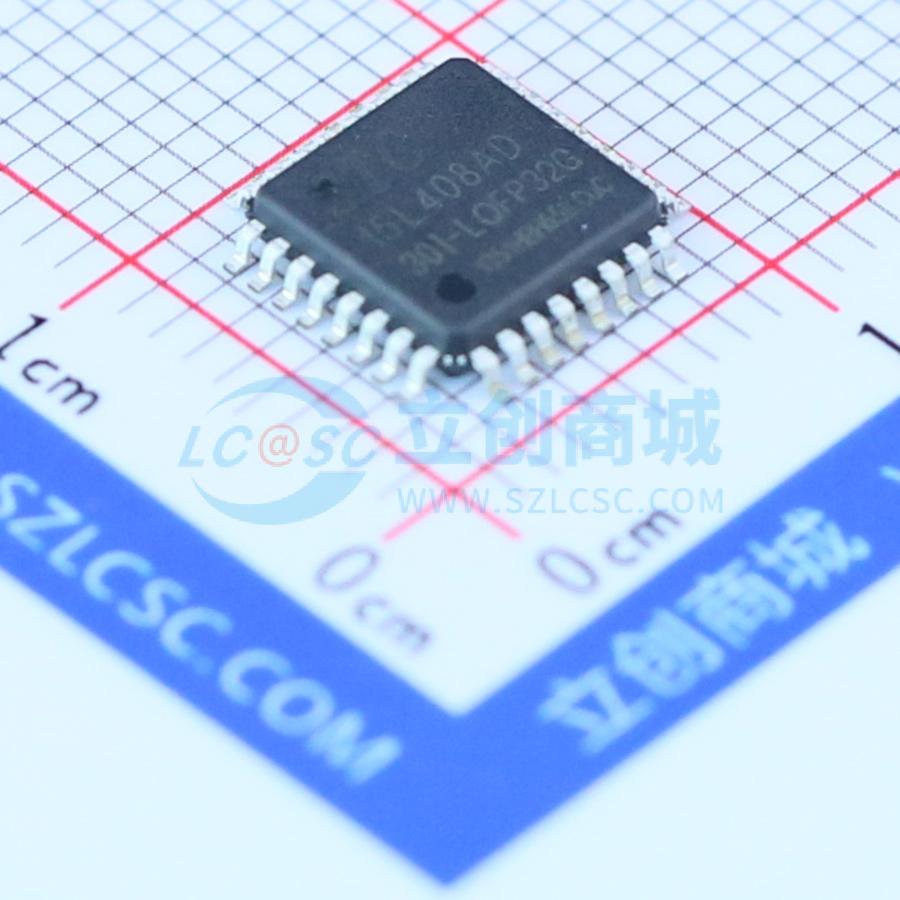

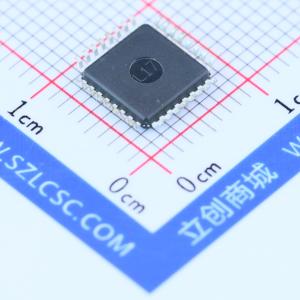

STC15L408AD-28I-LQFP32

STC15F2K60S2系列是超强抗干扰、无法解密的单片机，采用STC第八代加密技术，不需要外部晶振和外部复位，可省掉外部EEPROM，利用IAP技术，支持ISP/IAP在线编程，无需编程器/仿真器，拥有大容量2K字节SRAM、双串口、高速10位A/D转换器（8通道），1个时钟/机器周期8051，高速、高可靠、超低功耗、超低价，超强抗静电、超强抗干扰。

STC15W408AS系列单片机高速，1个时钟/机器周期，增强型8051内核，速度比传统8051快7 - 12倍，比STC早期的1T系列单片机快20%；宽电压2.4V - 5.5V；低功耗设计，有低速、空闲、掉电模式；不需外部复位和外部晶振，内部时钟5MHz - 35MHz可选，内部高精度R/C时钟(±0.3%)，±1%温飘(-40℃ - +85℃)，常温下温飘±0.6%(-20℃ - +65℃)；支持多种掉电唤醒资源；有4K/8K/13K/15.5K字节片内Flash程序存储器和大容量片内EEPROM功能，擦写次数10万次以上；支持ISP/IAP；高速ADC，8通道10位，速度可达30万次/秒 ，3路PWM可当3路D/A使用；有比较器；3通道捕获/比较单元；5个定时器；可编程时钟输出功能；硬件看门狗；超高速异步串行通信端口/UART，分时切换可当3组串口使用；SPI高速同步串行通信接口；先进的指令集结构，兼容普通8051指令集，有硬件乘法/除法指令；通用I/O口(26/18/14个)，可设置四种模式，每个I/O口驱动能力可达20mA，但整个芯片最大不超120mA。

STC15F101W系列新一代1T 8051单片机高速、高可靠、超低价，不需外部晶振和外部复位，采用宏晶第八代加密技术。高速，1个时钟/机器周期，增强型8051内核，速度比普通8051快6 - 12倍，比STC早期的1T系列单片机快20%；宽电压5.5 - 3.8V，2.4 - 3.6V(STC15L101W系列)；低功耗设计，有低速、空闲、掉电模式；支持多种掉电唤醒资源；有1K/2K/3K/4K/5K/7K字节片内Flash程序存储器和片内EEPROM功能，擦写次数10万次以上；支持ISP/IAP；2个16位可重装载定时器T0/T2，并可实现时钟输出功能；可编程时钟输出功能；硬件看门狗；串口功能可由[P3.0/INT4, P3.1]结合定时器实现；先进的指令集结构，兼容普通8051指令集，有硬件乘法/除法指令；通用I/O口(8个)，可设置四种模式，每个I/O口驱动能力可达20mA，但整个芯片最大不超90mA。

• 超强抗干扰，无法解密
• 采用STC第八代或第九代加密技术
• 不需要外部晶振和外部复位
• 可省掉外部EEPROM，利用IAP技术
• ISP/IAP，在线编程，无需编程器/仿真器
• 大容量2K字节SRAM
• 双串口，两个独立串口
• 高速10位A/D转换器，8通道
• 1个时钟/机器周期8051
• 高速，高可靠
• 超低功耗，超低价
• 超强抗静电
• 512字节片内RAM数据存储器
• 速度比传统8051快7 - 12倍，比STC早期的1T系列单片机快20%
• 宽电压：2.4V - 5.5V（STC15W408AS系列）；5.5 - 3.8V，2.4 - 3.6V(STC15L101W系列)
• 低功耗设计：低速模式，空闲模式，掉电模式(可由外部中断或内部掉电唤醒定时器唤醒)
• ISP编程时16级（STC15W408AS系列）或8级（STC15F101W系列）复位门槛电压可选，内置高可靠复位电路
• 内部时钟从5MHz - 35MHz可选，内部高精度R/C时钟(±0.3%)，±1%温飘(-40℃ - +85℃)，常温下温飘±0.6%(-20℃ - +65℃)
• 支持多种掉电唤醒资源
• 4K/8K/13K/15.5K字节（STC15W408AS系列）或1K/2K/3K/4K/5K/7K字节（STC15F101W系列）片内Flash程序存储器，擦写次数10万次以上
• 大容量片内EEPROM功能，擦写次数10万次以上
• 高速ADC，8通道10位，速度可达30万次/秒 ，3路PWM可当3路D/A使用
• 比较器，支持外部管脚CMP+与外部管脚CMP-进行比较，可产生中断，并可在管脚CMPO上产生输出（可设置极性），也支持外部管脚CMP+与内部参考电压进行比较
• 3通道捕获/比较单元(CCP/PCA/PWM) -- 也可用来再实现3路D/A或3个定时器或3个外部中断(支持上升沿/下降沿中断)
• 5个定时器，2个16位可重装载定时器/计数器(T0/T2，其中T0兼容普通8051的定时器/计数器)，并都可实现可编程时钟输出，另外管脚MCLKO可将内部主时钟对外分频输出(÷1或÷2或÷4)
• 可编程时钟输出功能(对内部系统时钟或外部管脚的时钟输入进行时钟分频输出)
• 硬件看门狗(WDT)
• 超高速异步串行通信端口/UART，分时切换可当3组串口使用
• SPI高速同步串行通信接口
• 先进的指令集结构，兼容普通8051指令集，有硬件乘法/除法指令
• 通用I/O口(26/18/14个（STC15W408AS系列）；8个（STC15F101W系列）) ，复位后为准双向口/弱上拉(8051传统I/O口)可设置四种模式：准双向口/弱上拉，强推挽/强上拉，仅为输入/高阻，开漏，每个I/O口驱动能力均可达到20mA，但整个芯片最大不要超过120mA（STC15W408AS系列）或90mA（STC15F101W系列）
