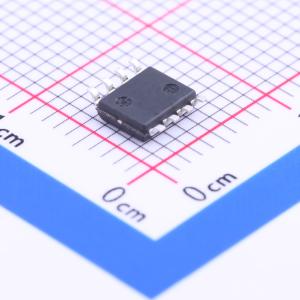

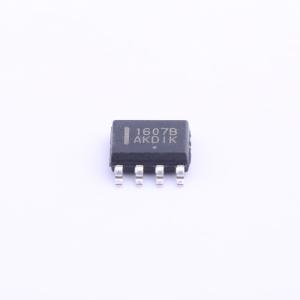

NCP1607BDR2G

NCP1607是一款电压模式功率因数校正（PFC）控制器，旨在驱动高性价比的预转换器，以满足输入线路谐波法规要求。该控制器工作在临界导通模式（CRM），适用于功率高达250 W的应用，可实现最佳性能。其电压模式方案无需线路感应网络即可实现单位功率因数。输出电压由高精度误差放大器精确控制。该控制器还具备一系列全面的安全特性，可实现稳健的设计。

• “单位”功率因数
• 无需输入电压感应
• 用于逐周期导通时间控制的锁存PWM（电压模式）
• 在整个温度范围内，高精度电压基准的精度为±1.6%
• 极低的启动电流消耗（≤40 μA）
• 典型工作电流低（2.1 mA）
• 源电流500 mA / 灌电流800 mA的图腾柱栅极驱动器
• 带迟滞的欠压锁定
• 引脚与行业标准兼容
• 这是一款无铅器件
• 该器件采用无卤模塑料
• 可编程过压保护
• 开环反馈保护
• 精确且可编程的导通时间控制
• 精确的过流检测器
• 恒定导通时间（电压模式）CRM工作模式。无需输入电压感应即可轻松实现高功率因数比，从而实现最佳待机功耗。
• 精确且可编程的导通时间限制。NCP1607使用精确的电流源和外部电容来生成导通时间。
• 高精度电压基准。误差放大器的基准电压在工艺、温度和电源电压范围内保证为2.5 V±1.6%，从而实现非常精确的输出电压。
• 极低的启动电流消耗。在启动阶段，电路消耗降至最低（<40 μA），可实现VCC的快速、低损耗充电。NCP1607的架构可控制欠压锁定电平，并在启动期间提供足够的VCC迟滞。
• 强大的输出驱动器。采用源电流500 mA / 灌电流800 mA的图腾柱栅极驱动器，可实现快速的导通和关断时间，从而提高效率，并能够驱动更高功率的MOSFET。此外，采用有源和无源电路相结合的方式，确保在VCC低于导通电平期间，驱动器输出电压不会过高。
• 可编程过压保护（OVP）。可调的OVP功能可保护PFC级免受可能损坏应用的过大输出过冲影响。这些情况通常发生在启动阶段或负载突然移除时。

• 交流 - 直流适配器、电视、显示器
• 需要功率因数校正的离线电器
• 电子镇流器
