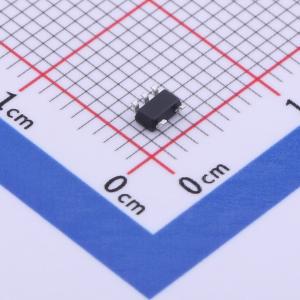

温馨提醒：图片仅供参考，商品以实物为准

WL2803E33-5/TR

超低压差，500mA，CMOS低压差线性稳压器（LDO）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是超低压降、低静态电流、高电源抑制比 (PSRR) 的 CMOS 低压差线性稳压器 (LDO)。在 500mA 负载电流下，压差典型值为 130mV。采用 CMOS 结构，在整个输入电压范围内，静态电流典型值为 150uA，适用于需要高输出电流的消费和网络应用。输出电压范围为 1.2V 至 3.3V，步长为 0.1V。具备热关断 (OTP) 和限流功能，以确保芯片和电源系统在异常情况下的稳定性，并采用微调技术保证输出电压精度在 ±2% 以内。采用 SOT-23-5L 封装，标准产品无铅、无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: WL2803E33-5/TR
商品编号: C192928
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

WL2803E系列是超低压降、低静态电流、高电源抑制比（PSRR）的CMOS低压差线性稳压器（LDO）。在500mA负载电流下，压降典型值为130mV。采用CMOS结构，WL2803E在整个输入电压范围内的静态电流典型值为150μA，这使其在需要高输出电流的消费类和网络应用中颇具吸引力。WL2803E系列提供宽输出电压范围版本，从1.2V到3.3V，步长为0.1V。 WL2803E系列具备热关断（OTP）和限流功能，以确保芯片和电源系统在异常情况下的稳定性，并且采用微调技术保证输出电压精度在±2%以内。 WL2803E稳压器采用SOT - 23 - 5L封装。标准产品无铅且无卤素。

商品特性

输入电压：2.5V~5.5V
输出电压：1.2V~3.3V
输出电流：500mA
电源抑制比（PSRR）：1kHz时为65dB
压降：输出电流（IOUT）为0.5A时为130mV
输出噪声：100μV
静态电流：典型值为150μA

应用领域

液晶电视
机顶盒
计算机、显卡
网络通信设备
其他便携式电子设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	500mA
	电源纹波抑制比(PSRR)	65dB@(1KHz)
	压差	250mV@(1A)

	属性	参数值
	静态电流(Iq)	150uA
	噪声	100uVpp
	特性	过流保护；过热保护；带使能
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	1
