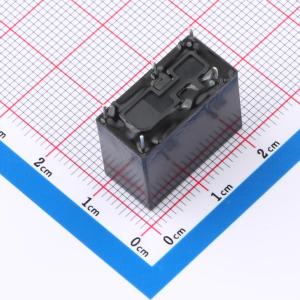

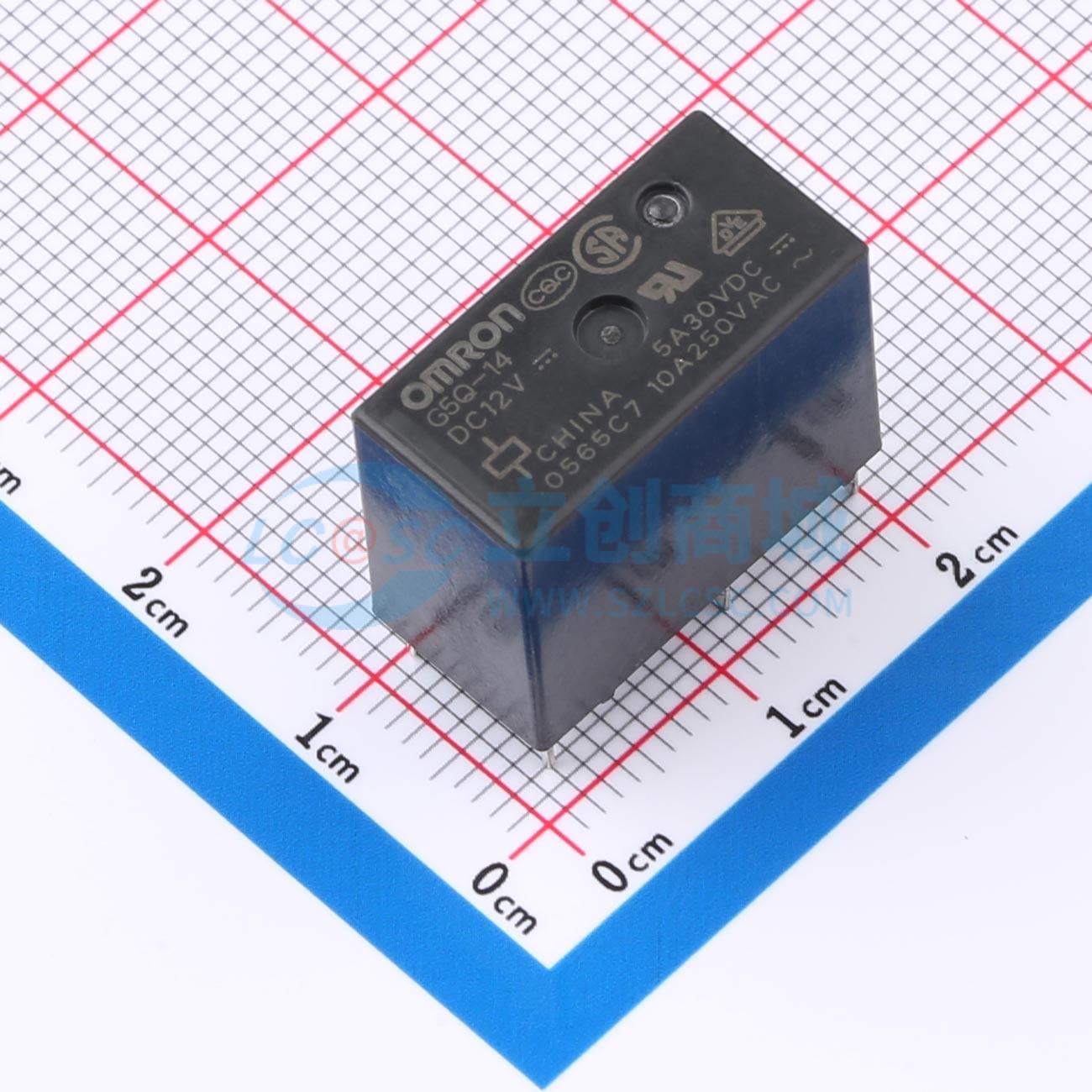

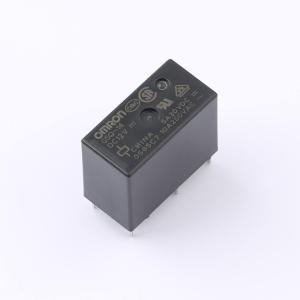

G5Q-14-DC12
12V 10A 一组转换:1C(单刀双掷-转换)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有出色的多种负载切换性能，体积小，但能承受 8 kV 脉冲电压（线圈和触点之间），线圈功耗低（单刀单掷常开：200 mW，单刀双掷：400 mW），线圈绝缘系统为 F 级（UL1446），符合 IEC/EN 60335-1（HA 型号），通过电压保持和脉冲宽度调制（PWM）控制降低功耗（仅适用于 G5Q- PW 型号）。
- 品牌名称
- OMRON(欧姆龙)
- 商品型号
- G5Q-14-DC12
- 商品编号
- C225715
- 商品封装
- 插件,20x10mm
- 包装方式
- 托盘
- 商品毛重
- 7.3758克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | 一组转换:1C(单刀双掷-转换) | |
| 引脚数 | 5 | |
| 触点容量(电阻负载) | 5A@30VDC；10A@250VAC | |
| 最大切换电压 | 277V@AC；30V@DC | |
| 额定线圈功率 | 400mW | |
| 触点材料 | 银合金(无镉) |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | 10A | |
| 线圈类型 | 无极性-单线圈 | |
| 线圈电阻 | 360Ω | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 10ms | |
| 释放时间 | 5ms | |
| 工作温度 | -40℃~+105℃ |
