温馨提醒：图片仅供参考，商品以实物为准

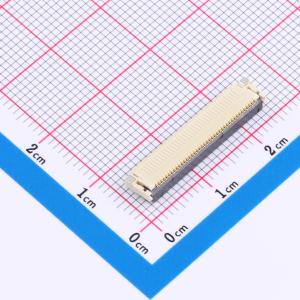

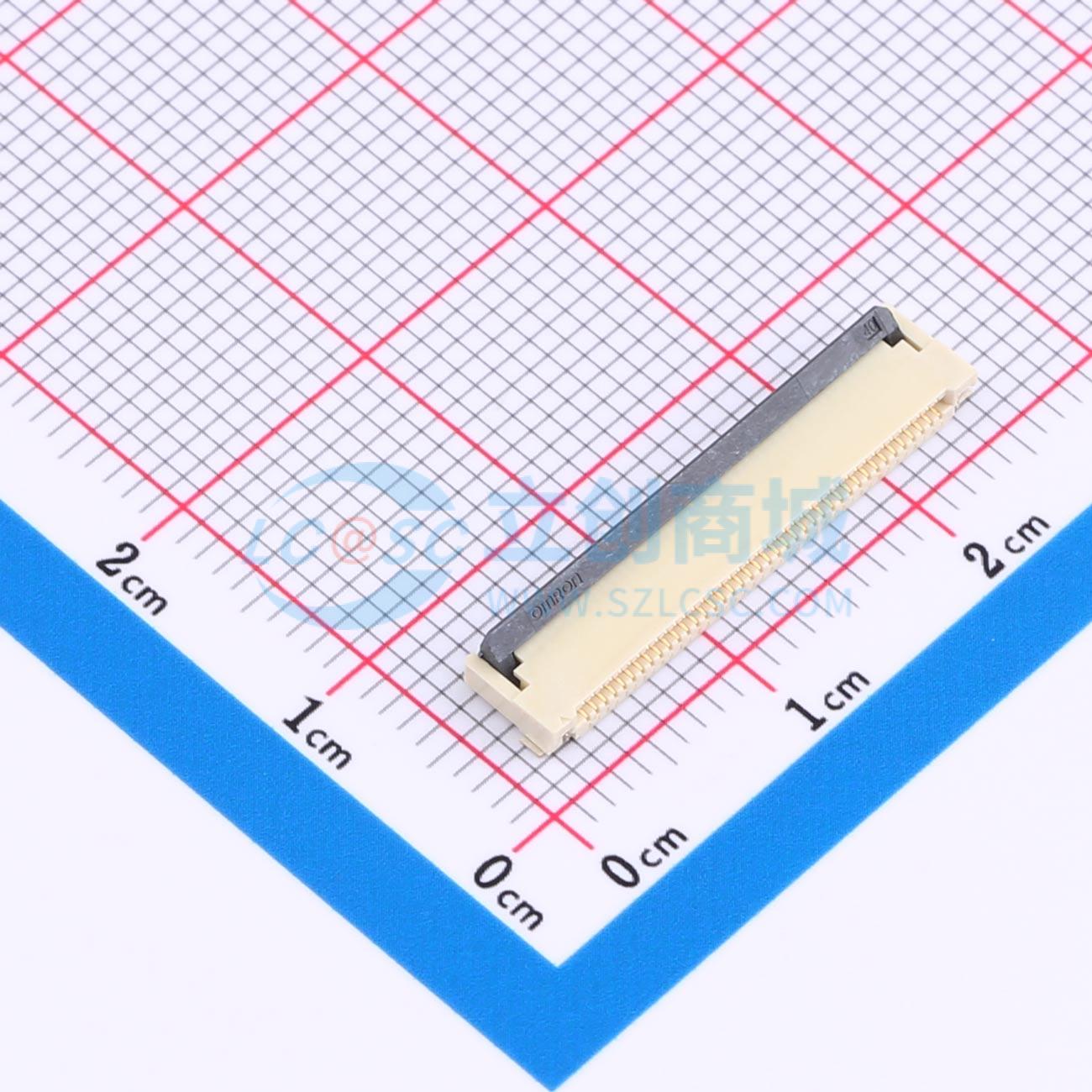

XF2M-4015-1A
间距:0.5mm P数:40P 双侧触点/上下接
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 旋转式后锁连接器可改善 FPC/FFC 电缆的插入,并通过可靠的锁定感帮助确认正确连接。旋转式后锁连接器提供高可靠性和卓越的工作效率。
- 品牌名称
- OMRON(欧姆龙)
- 商品型号
- XF2M-4015-1A
- 商品编号
- C225713
- 商品封装
- SMD,P=0.5mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 0.834733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FFC/FPC连接器 | |
| 锁定特性 | - | |
| 触点类型 | 双侧触点/上下接 | |
| 触点数量 | 40P | |
| 间距 | 0.5mm | |
| 安装方式 | 卧贴 |
| 属性 | 参数值 | |
|---|---|---|
| 接入柔性电缆厚度 | 0.3mm | |
| 板上高度 | 2.1mm | |
| 触头材质 | 铜合金 | |
| 触头镀层 | 金 | |
| 工作温度 | -30℃~+85℃ |
商品概述
XF3M旋转式后锁连接器（0.5毫米间距、1.0毫米间距、双面、单面触点）：旋转式后锁连接器可改善FPC/FFC电缆的插入，并通过可靠的锁定感帮助确认正确连接。 XF2M旋转式后锁连接器（0.5毫米间距、双面触点）：旋转式后锁连接器提供高可靠性和卓越的工作效率。
商品特性
- 有0.5毫米或1.0毫米间距的型号可供选择。
- 有双面触点或单面触点的型号可供选择（单面触点型号仅提供0.5毫米间距）。
- 有镀金或镀锡的型号可供选择（镀锡仅适用于双面触点型号）。
- 有0.5毫米间距、80针（多样式）的型号可供选择。
- 适用的FPC/FFC厚度为0.3毫米。
- 无卤。
- 双面触点可减少零件数量。
