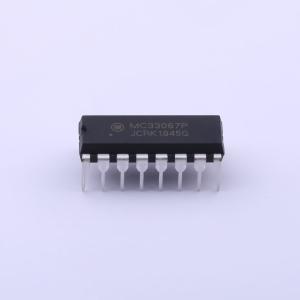

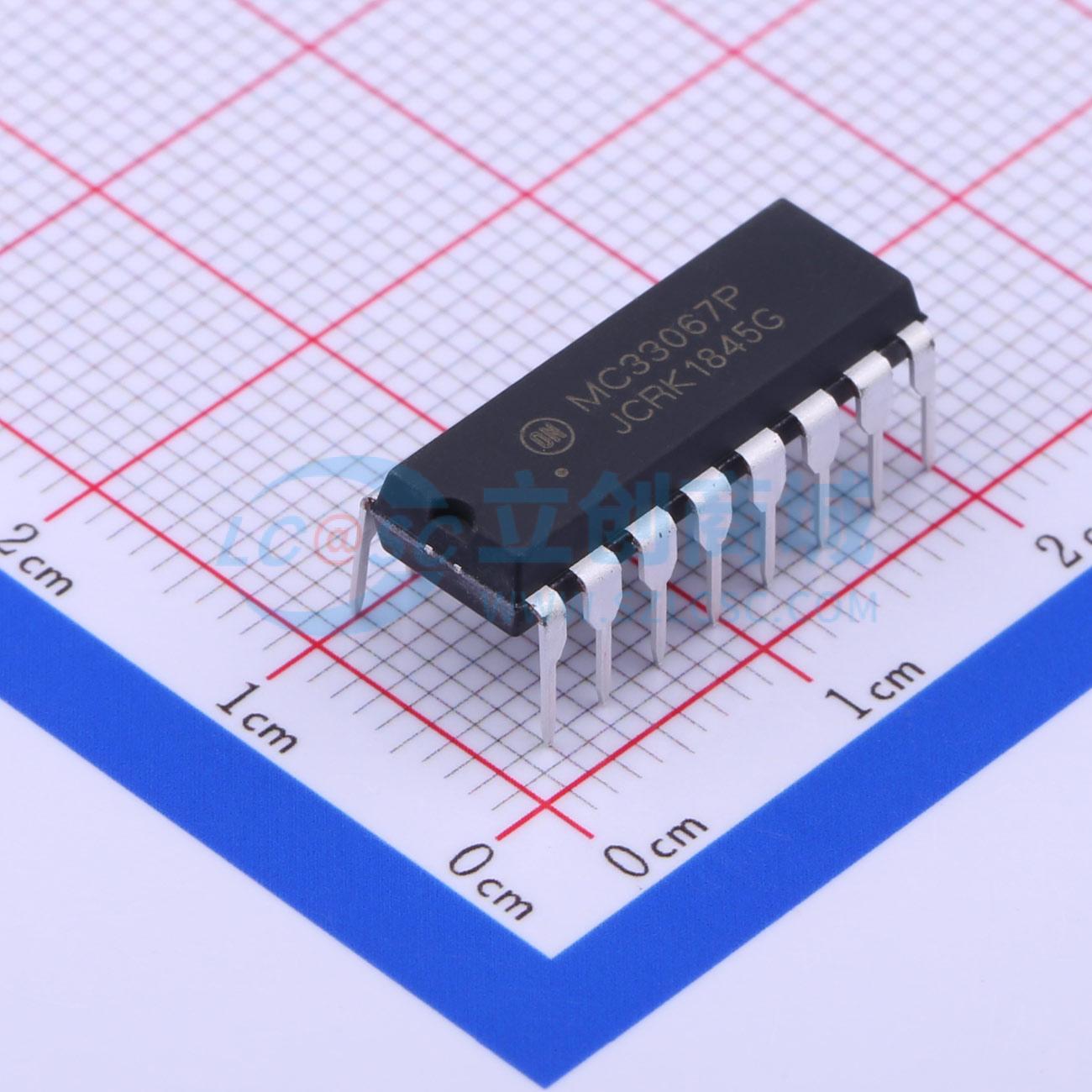

MC33067PG

高性能谐振模式控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电压-电源 8.6V-20V
品牌名称: onsemi(安森美)
商品型号: MC33067PG
商品编号: C192979
商品封装: PDIP-16
包装方式: 管装
商品毛重: 2.22克(g)

商品参数

商品概述

MC34067/MC33067是高性能零电压开关谐振模式控制器，专为离线和直流-直流转换器应用而设计，采用调频恒定关断时间或恒定死区时间控制。这些集成电路具有可变频率振荡器、精确可重触发单稳态定时器、温度补偿基准、高增益宽带宽误差放大器、转向触发器和双高电流图腾柱输出，非常适合驱动功率MOSFET。还包括保护功能，由高速故障比较器和锁存器、可编程软启动电路、具有可选阈值的输入欠压锁定和基准欠压锁定组成。这些器件有双列直插式和表面贴装封装。随着电源设计师努力提高功率转换效率并减小无源元件尺寸，高频谐振模式功率转换器已成为传统脉宽调制控制的有吸引力的替代方案。与脉宽调制转换器相比，谐振模式控制具有多项优势，包括更低的开关损耗、更高的效率、更低的EMI辐射和更小的尺寸。为支持电源设计的这一趋势，开发了一款新的集成电路。MC34067谐振模式控制器是一款高性能双极型IC，专门用于频率超过1.0 MHz的可变频率功率控制。该集成电路专为零电压开关谐振模式电源应用提供特性和性能。

商品特性

零电压开关谐振模式工作
控制范围超过1000:1的可变频率振荡器
用于控制关断时间的精密单稳态定时器
内部微调带隙基准
4.0 MHz误差放大器
双高电流图腾柱输出
带迟滞的可选欠压锁定阈值
使能输入
可编程软启动电路
用于离线操作的低启动电流
适用于汽车和其他需要独特场地和控制变更要求的应用的NCV前缀；符合AEC - Q100标准且具备PPAP能力
这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(25个/管，最小起订量 1 个)

个

起订量：1 个25个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	开关频率	490kHz~550kHz；1.85MHz~2.2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	拓扑结构	半桥式；推挽式
	开关管(内置/外置)	外置
