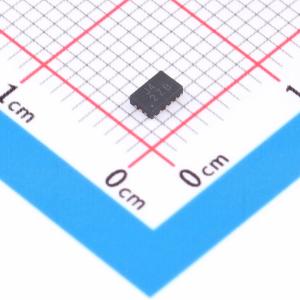

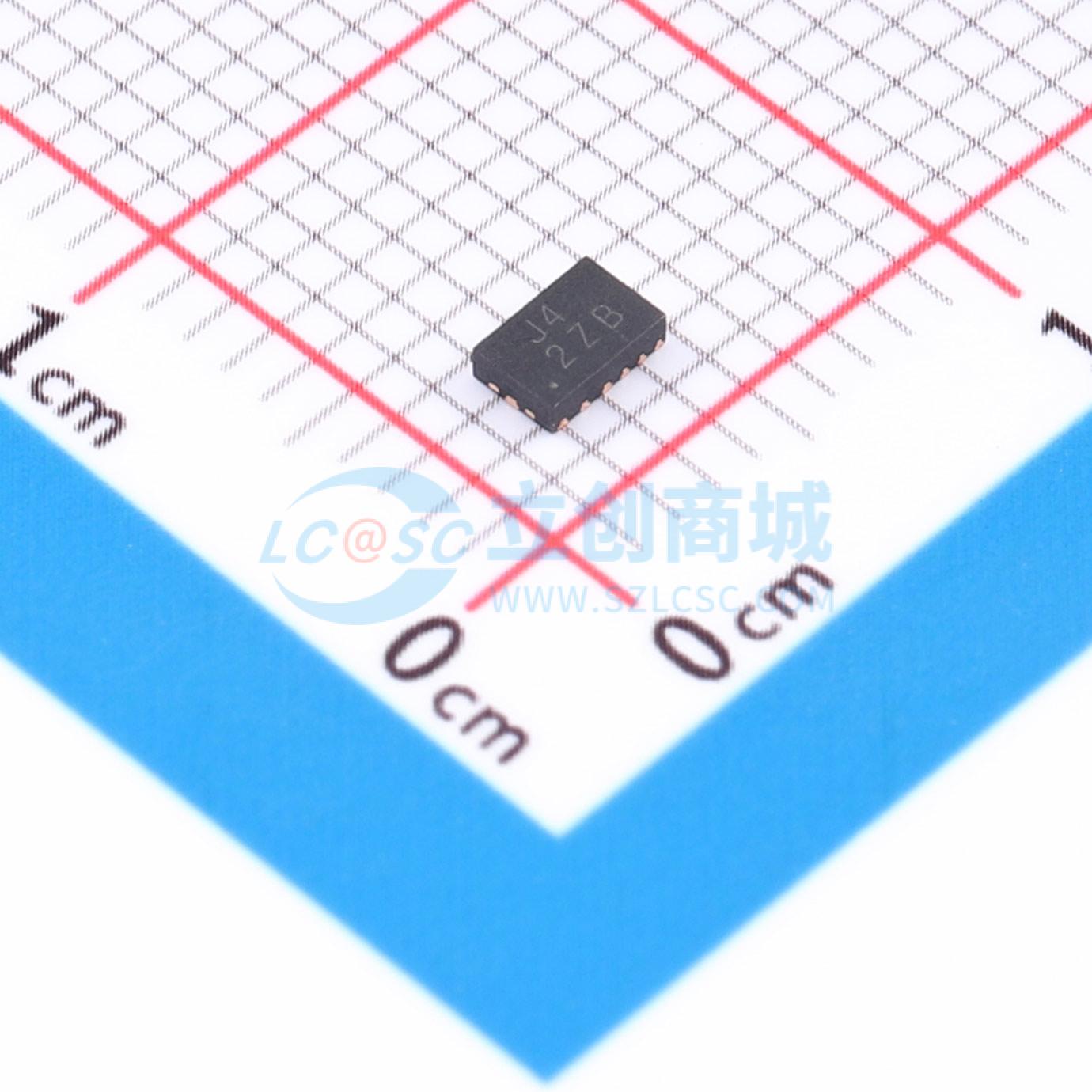

AP63356DV-7

3.8V至32V输入、3.5A低静态电流同步降压转换器，增强EMI抑制

描述: AP63356/AP63357 是一款 3.5A 同步降压转换器，输入电压范围宽，为 3.8V 至 32V。该器件完全集成了一个 74mΩ 的高端功率 MOSFET 和一个 40mΩ 的低端功率 MOSFET，可实现高效的降压式 DC - DC 转换。由于采用了峰值电流模式控制以及集成的环路补偿网络，AP63356/AP63357 器件最大程度减少了外部元件数量，使用起来十分便捷
品牌名称: DIODES(美台)
商品型号: AP63356DV-7
商品编号: C2157973
商品封装: VDFN3020-13
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

AP63356/AP63357是一款3.5A同步降压转换器，输入电压范围宽，为3.8V至32V。该器件完全集成了一个74mΩ的高端功率MOSFET和一个40mΩ的低端功率MOSFET，可提供高效的降压式DC-DC转换。由于采用了峰值电流模式控制以及集成的环路补偿网络，AP63356/AP63357通过减少外部元件数量，易于使用。 AP63356/AP63357的设计针对降低电磁干扰（EMI）进行了优化。该器件采用了专利栅极驱动方案，可在不牺牲MOSFET导通和关断时间的情况下抑制开关节点振铃，从而降低了MOSFET开关引起的高频辐射EMI噪声。AP63356/AP63357还具备±6%开关频率抖动的扩频调制（FSS）功能，通过避免发射能量长时间集中在任何一个频率上，降低了EMI。该器件采用3mm × 2mm的V-DFN3020-13封装。

商品特性

输入电压3.8V至32V
3.5A连续输出电流
0.8V ± 1%参考电压
22μA低静态电流（脉冲频率调制）
450kHz开关频率
无论输出负载如何均采用脉冲宽度调制（PWM）
AP63356支持脉冲频率调制（PFM）
5mA轻载时效率高达86%
采用专利栅极驱动设计，最大程度降低EMI
扩频调制（FSS）降低EMI
低压差（LDO）模式
带5MΩ内部上拉的电源正常指示
精确使能阈值，可调节欠压锁定（UVLO）保护电路
欠压锁定（UVLO）
输出欠压保护（UVP）
逐周期峰值电流限制
热关断
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

5V、12V和24V分布式电源总线供电
平板电视和显示器
电动工具和激光打印机
白色家电和小型家用电器
FPGA、DSP和ASIC供电
家庭音频
网络系统
游戏机
消费电子产品
通用负载点

数据手册PDF

放大查看下载PDF

交货周期

订货65-67个工作日

购买数量

(3000个/圆盘，最小起订量 6000 个)

个

起订量：6000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~32V
	输出电压	800mV~31V
	输出电流	3.5A
	开关频率	450kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	22uA
	开关管(内置/外置)	内置
	输出类型	固定
