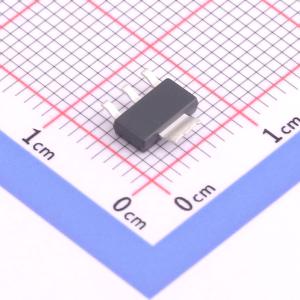

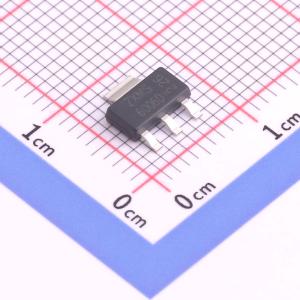

温馨提醒：图片仅供参考，商品以实物为准
ZXMS6006DGQ-13
ZXMS6006DGQ 自保护低侧 IntelliFETTM MOSFET
- 描述
- ZXMS6006DGQ 是一种具有逻辑电平输入的自保护低边IntelliFETTM MOSFET。它集成了过温、过流、过压（主动钳位）和ESD保护的逻辑电平功能。ZXMS6006DGQ 适用于恶劣环境中由3.3V或5V微控制器驱动的一般用途开关，标准MOSFET在这些环境中不够坚固。它可以用于以下应用：- 灯驱动- 电机驱动- 继电器驱动- 电磁阀驱动主要特性和优点包括：- 小巧高功率耗散封装- 低输入电流- 逻辑电平输入（3.3V 和 5V）- 具有自动重启功能的短路保护- 过压保护（主动钳位）- 具有自动重启功能的热关断- 过流保护- 输入保护（ESD）- 高连续电流额定值- 无铅表面处理；符合RoHS标准- 无卤素和锑，使其成为“绿色”器件- 符合AEC-Q101高可靠性标准- 可提供PPAP
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXMS6006DGQ-13
- 商品编号
- C2157993
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 2.8A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 60V | |
| 导通电阻 | 75mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP) |
商品概述
ZXMS6006DGQ 是一种具有逻辑电平输入的自保护低边IntelliFETTM MOSFET。它集成了过温、过流、过压（主动钳位）和ESD保护的逻辑电平功能。ZXMS6006DGQ 适用于恶劣环境中由3.3V或5V微控制器驱动的一般用途开关，标准MOSFET在这些环境中不够坚固。
它可以用于以下应用：
- 灯驱动
- 电机驱动
- 继电器驱动
- 电磁阀驱动
主要特性和优点包括：
- 小巧高功率耗散封装
- 低输入电流
- 逻辑电平输入（3.3V 和 5V）
- 具有自动重启功能的短路保护
- 过压保护（主动钳位）
- 具有自动重启功能的热关断
- 过流保护
- 输入保护（ESD）
- 高连续电流额定值
- 无铅表面处理；符合RoHS标准
- 无卤素和锑，使其成为“绿色”器件
- 符合AEC-Q101高可靠性标准
- 可提供PPAP
应用领域
- 灯驱动器
- 电机驱动器
- 继电器驱动器
- 线圈驱动器
