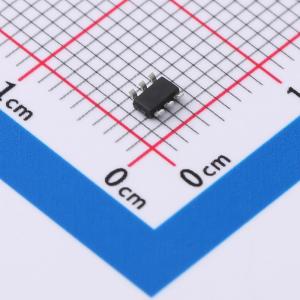

温馨提醒：图片仅供参考，商品以实物为准
AP63300WU-7
3.8V至32V输入，3A低静态电流同步降压转换器，增强电磁干扰抑制
- 描述
- AP63300/AP63301是一款3A同步降压转换器，输入电压范围宽，为3.8V至32V。该器件完全集成了一个75mΩ的高端功率MOSFET和一个40mΩ的低端功率MOSFET，可实现高效的降压式DC - DC转换。由于采用了峰值电流模式控制以及集成的环路补偿网络，AP63300/AP63301器件最大限度地减少了外部元件数量，使用起来十分便捷
- 品牌名称
- DIODES(美台)
- 商品型号
- AP63300WU-7
- 商品编号
- C2158012
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.8V~32V | |
| 输出电压 | 800mV~31V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 22uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AP63300/AP63301是一款3A同步降压转换器，输入电压范围宽，为3.8V至32V。该器件完全集成了一个75mΩ的高端功率MOSFET和一个40mΩ的低端功率MOSFET，可提供高效的降压式DC-DC转换。 由于采用了峰值电流模式控制以及集成的环路补偿网络，AP63300/AP63301通过减少外部元件数量，易于使用。 AP63300/AP63301的设计针对降低电磁干扰（EMI）进行了优化。该器件拥有专有的栅极驱动方案，可在不牺牲MOSFET导通和关断时间的情况下抑制开关节点振铃，从而降低了由MOSFET开关引起的高频辐射EMI噪声。AP63300还具备频率扩展频谱（FSS）功能，开关频率抖动为±6%，通过避免发射能量长时间集中在任何一个频率上，降低了EMI。 该器件采用TSOT26封装。
商品特性
- 输入电压（VIN）：3.8V至32V
- 连续输出电流：3A
- 参考电压：0.8V ± 1%
- 低静态电流（脉冲频率调制）：22μA
- 开关频率：500kHz，支持脉冲频率调制（PFM）
- AP63300：在5mA轻载脉宽调制（PWM）下，无论输出负载如何，效率高达88%
- AP63301
- 专有的栅极驱动设计，可最大程度降低EMI
- 频率扩展频谱（FSS），降低EMI
- AP63300
- 低压差（LDO）模式
- 精确的使能阈值，可调节欠压锁定（UVLO）保护电路
- 欠压锁定（UVLO）
- 输出过压保护（OVP）
- 逐周期峰值电流限制
- 热关断
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 5V、12V和24V分布式电源总线供电
- 平板电视和显示器
- 电动工具和激光打印机
- 白色家电和小型家用电器
- FPGA、DSP和ASIC供电
- 家庭音频设备
- 网络系统
- 游戏机
- 消费电子产品
- 通用负载点
