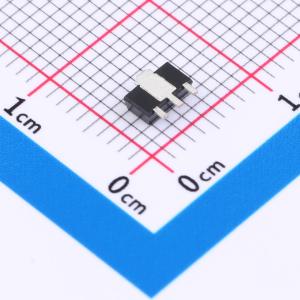

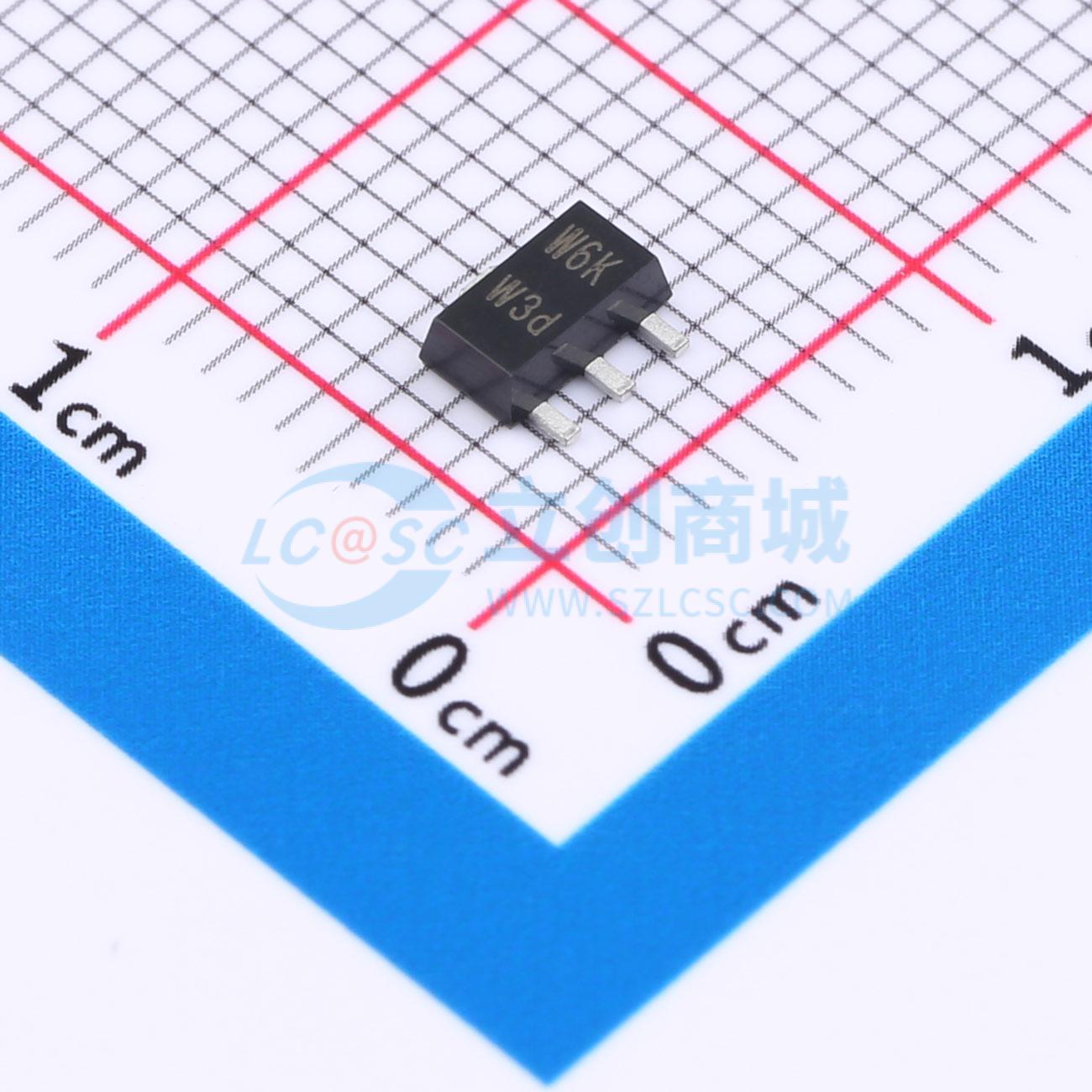

温馨提醒：图片仅供参考，商品以实物为准
BGA7024,115
单级、低成本、表面贴装、高线性度硅放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NXP(恩智浦)
- 商品型号
- BGA7024,115
- 商品编号
- C2151379
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 400MHz~2.7GHz | |
| 增益 | 15dB | |
| 噪声系数 | 3.7dB | |
| 工作电压 | 5V | |
| 工作电流 | 110mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 25.5dBm | |
| 工作温度 | -40℃~+85℃ | |
| 输入回波损耗 | -9dB | |
| 输出回波损耗 | -11dB | |
| IP3 | 38.5dBm | |
| 功能特性 | 静电保护；偏置控制电路 |
商品概述
BGA7024 MMIC是一款单级放大器，采用低成本表面贴装封装，在1 dB增益压缩下可输出24 dBm输出功率，最高在2700 MHz频率下都可保持优异性能。
商品特性
- 400 MHz 至 2700 MHz工作频率范围
- 2 GHz下小信号增益为16 dB
- 1 dB增益压缩下输出功率为24 dBm
- 集成有源偏置
- 外部匹配可对电气性能进行广泛的应用优化
- 5 V单电源供电
- 所有引脚均具备ESD保护
应用领域
- 宽带CPE/MoCA
- WLAN/ISM/RFID
- 无线基础设施（基站、中继器、点对点回传系统）
- 工业应用
- 电能计量
- 卫星主天线电视（SMATV）
