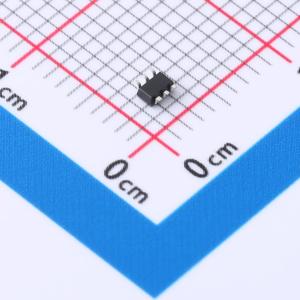

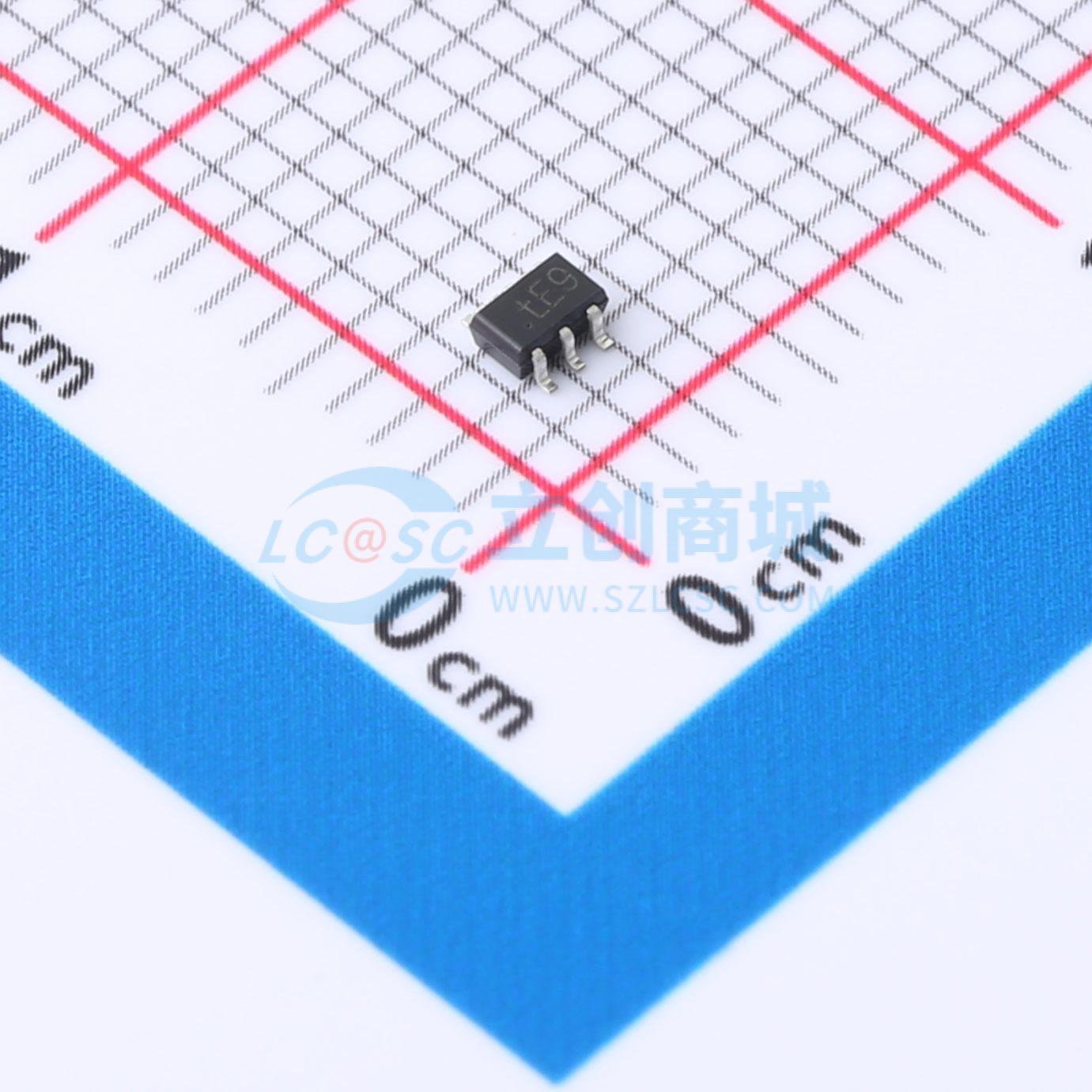

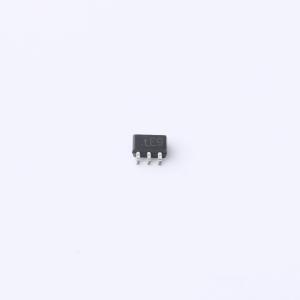

BGA2815,115
BGA2815,115
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NXP(恩智浦)
- 商品型号
- BGA2815,115
- 商品编号
- C2151400
- 商品封装
- TSSOP-6-1.3mm
- 包装方式
- 编带
- 商品毛重
- 0.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 2.15GHz | |
| 增益 | 25.8dB | |
| 噪声系数 | 3.2dB | |
| 工作电压 | 3V~3.6V | |
| 工作电流 | 18.2mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 7dBm | |
| 工作温度 | - | |
| 输入回波损耗 | 20dB | |
| 输出回波损耗 | 23dB | |
| IP3 | 23dBm | |
| 功能特性 | 线性化设计 |
商品概述
这是一款硅单片微波集成电路(MMIC)宽带放大器,内置匹配电路,采用6引脚SOT363塑料SMD封装。
商品特性
- 输入端内部匹配至50 Ω
- 250 MHz 处增益为25.8 dB,2150 MHz 处增益降至24.7 dB
- 1 dB增益压缩点输出功率为 6 dBm
- 电源电压为 3.3 V 时电源电流为 18.2 mA
- 最高 2 GHz 频率下反向隔离度大于 38 dB
- 线性良好,二阶和三阶产物低
- 950 MHz 处噪声系数为 3.8 dB
- 无条件稳定(K > 1)
- 无需输出电感
应用领域
- LNB IF放大器
- DC 至 2.2 GHz 频率范围内的通用低噪声宽带放大
- LNA 后的第二级放大
