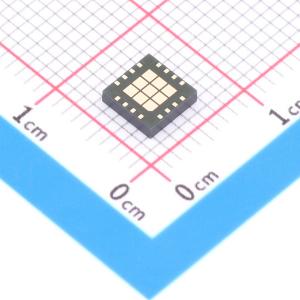

温馨提醒：图片仅供参考，商品以实物为准

SKY66289-11

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SKY66289-11是一款高效率、完全匹配输入/输出的射频功率放大器，具有高增益和线性度。紧凑的5 × 5 mm放大器设计用于FDD和TDD 2G/3G/4G LTE小型基站和750到850 MHz的频段。
品牌名称: SKYWORKS
商品型号: SKY66289-11
商品编号: C2151419
商品封装: MCM-16(5x5)
包装方式: 编带
商品毛重: 0.001克(g)

商品概述

SKY66289-11是一款高效、全输入/输出匹配的功率放大器（PA），具有高增益和高线性度。这款尺寸紧凑的5×5 mm功率放大器专为工作在791至821 MHz和750至850 MHz两个频率范围的FDD和TDD 2G/3G/4G LTE小基站设计。该放大器集成了有源偏置电路，以补偿功率放大器在温度、电压和工艺变化时的性能。 SKY66289-11是支持所有3GPP频段的高效、引脚兼容功率放大器系列的一部分。

商品特性

高效率：在+28 dBm时，功率附加效率（PAE）为35.5%
高线性度：在+28 dBm时，线性化邻道泄漏比（ACLR）小于-50 dBc（20 MHz LTE，8.5 dB峰均比信号）
高增益：36.5 dB
出色的输入和输出回波损耗：适配50 Ω系统
集成有源偏置：可补偿温度变化对性能的影响
集成使能开/关功能：PAEN电压范围为1.7至2.5 V
单电源电压：5.0 V
引脚兼容的功率放大器系列，支持所有3GPP频段
紧凑封装（16引脚，5×5×1.3 mm）（按照JEDEC J-STD-020标准，湿度敏感度等级为3级，最高可承受260 ℃）

应用领域

FDD和TDD 2G/3G/4G LTE系统
3GPP 20、28和68频段小基站
微基站和宏基站的驱动放大器
有源天线阵列和大规模MIMO

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4500个/圆盘，最小起订量 1 个)

个

起订量：1 个4500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RF放大器
	频率	750MHz~850MHz
	增益	36.5dB

	属性	参数值
	工作电压	4.75V~5.25V
	工作电流	70mA
