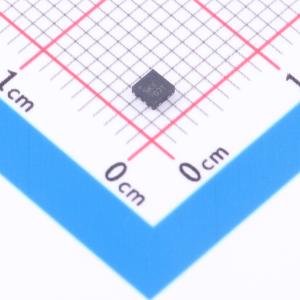

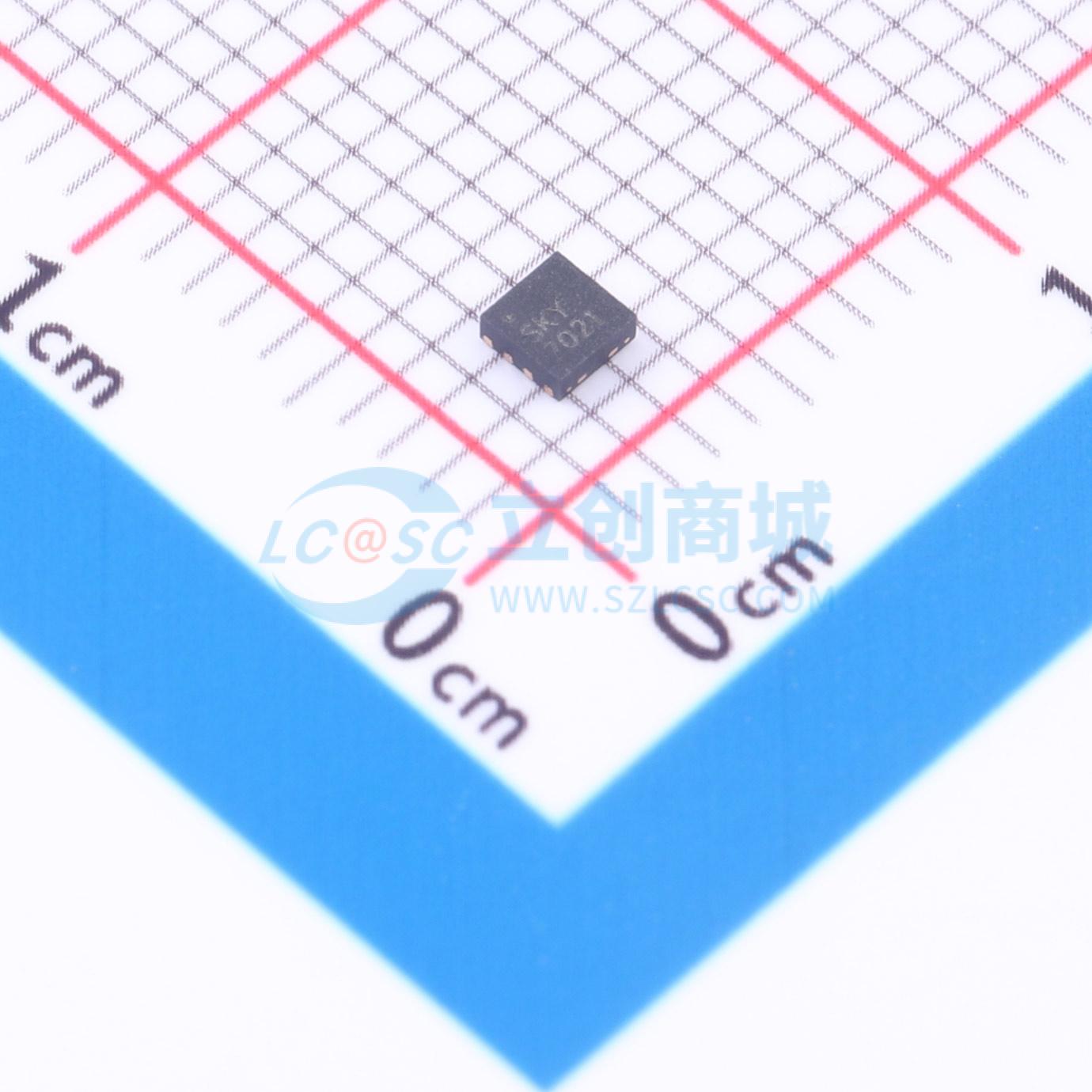

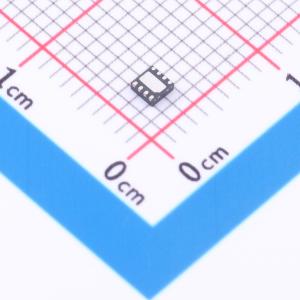

SKY67021-396LF

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SKY67021-396LF 是一款 GaAs pHEMT 低噪声放大器 (LNA)，具有主动偏置和高线性度性能。先进的 GaAs pHEMT 增强模式工艺提供了良好的回波损耗、低噪声和高线性度性能。内部主动偏置电路在温度和工艺变化下提供稳定的性能。该器件还能够外部调整供电电流和增益。
品牌名称: SKYWORKS
商品型号: SKY67021-396LF
商品编号: C2151427
商品封装: WDFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

参数完善中

SKY67021-396LF是一款采用GaAs pHEMT技术的低噪声放大器（LNA），具有有源偏置和高线性度性能。先进的GaAs pHEMT增强模式工艺提供了良好的回波损耗、低噪声和高线性度性能。

内部有源偏置电路在温度和工艺变化下提供稳定的性能。该器件支持外部调节供电电流和增益。通过RF扼流电感将供电电压施加到RFOUT/VDD引脚上。引脚3（VBIAS）应通过一个外部电阻连接到RFOUT/VDD以控制供电电流。RFIN和RFOUT/VDD引脚应进行直流阻断，以确保正常工作。

SKY67021-396LF的工作频率范围为0.4至1.2 GHz。对于更高频率的操作，应使用引脚兼容的SKY67022-396LF或SKY67023-396LF。

该LNA采用紧凑的2x2 mm、8引脚双扁平无引脚（DFN）封装制造。功能框图如图1所示。引脚配置和封装如图2所示。信号引脚分配和功能引脚描述见表1。
