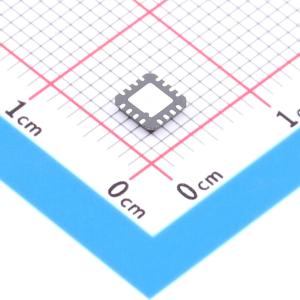

MMG3006NT1实物图
  • MMG3006NT1商品缩略图
  • MMG3006NT1商品缩略图
  • MMG3006NT1商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

MMG3006NT1

MMG3006NT1

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
NXP(恩智浦)
商品型号
MMG3006NT1
商品编号
C2151424
商品封装
QFN-16-EP(4x4)​
包装方式
编带
商品毛重
0.001克(g)

商品参数

属性参数值
商品目录RF放大器
频率400MHz~2.4GHz
增益17.5dB
噪声系数6.6dB
工作电压5V
工作电流850mA
属性参数值
P1dB33dBm
工作温度-
输入回波损耗-8dB
输出回波损耗-13dB
IP349dBm
功能特性线性化设计

商品概述

MMG3006NT1 是一款基于InGaP HBT(异质结双极晶体管)技术的宽带高线性度通用放大器,内置输入预匹配,设计用于多种A级小信号高线性度通用应用,工作频率范围为400 MHz至2400 MHz。

商品特性

  • 工作频率400-2400 MHz
  • 900 MHz处P1dB为33 dBm
  • 900 MHz处小信号增益为17.5 dB
  • 900 MHz处三阶输出截获点为49 dBm
  • 单5 V电源供电
  • 内置输入预匹配至50欧姆

应用领域

  • 蜂窝通信
  • PCS
  • WLL
  • PHS
  • VHF
  • UHF
  • UMTS
  • 通用小信号射频
