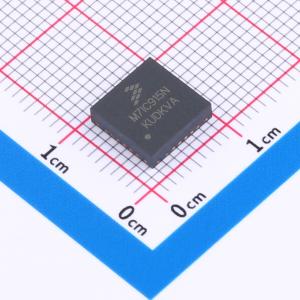

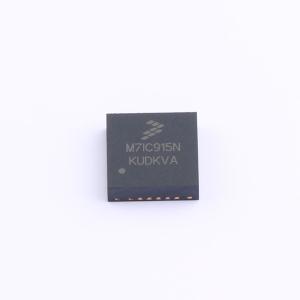

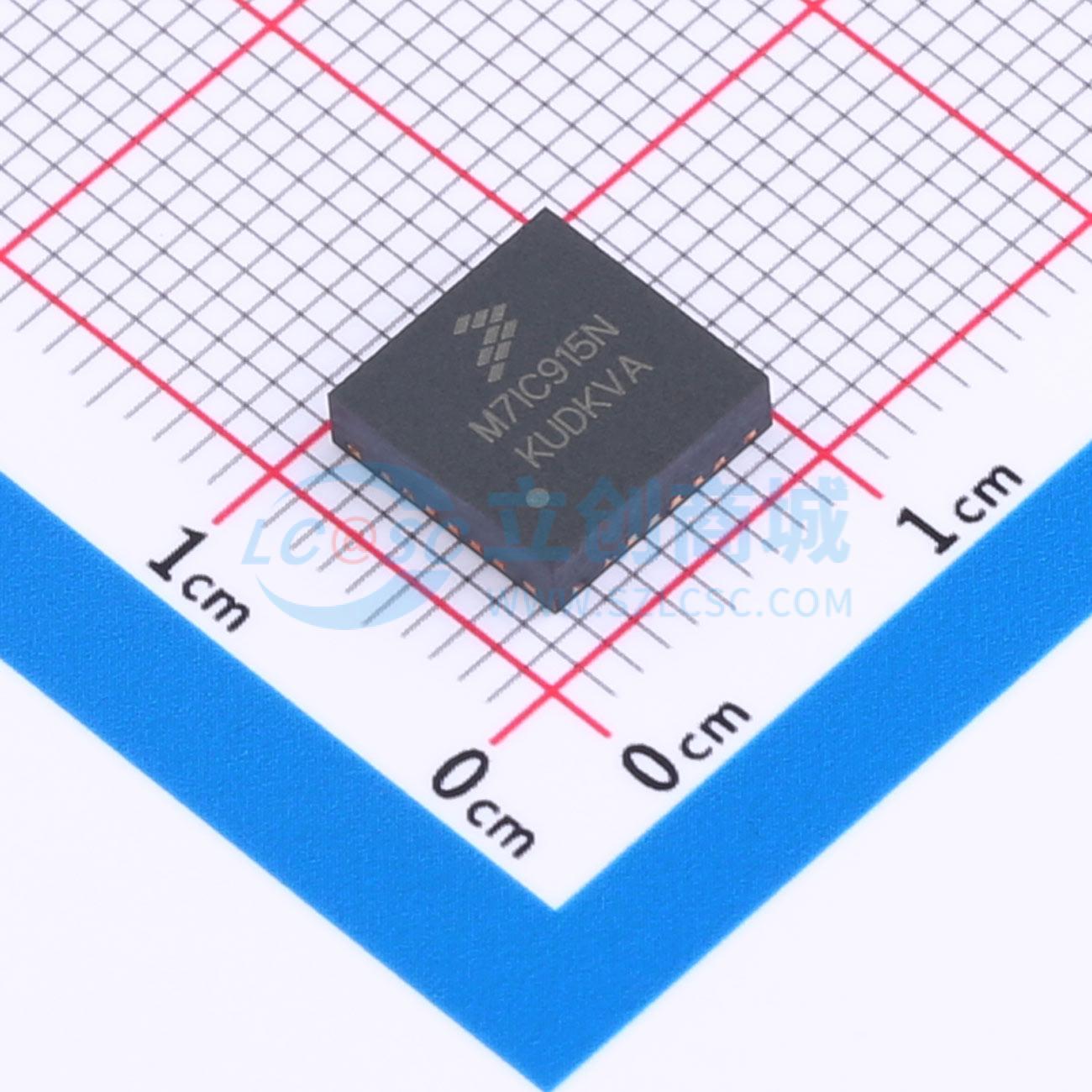

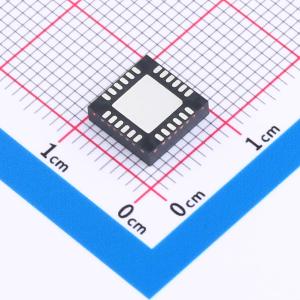

MW7IC915NT1
RF LDMOS宽带集成功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 宽频集成电路采用片上匹配设计,可在 698 至 960 MHz 范围内使用。这种多级结构的额定工作电压为 26 至 32 伏,涵盖所有典型的蜂窝基站调制格式。
- 品牌名称
- NXP(恩智浦)
- 商品型号
- MW7IC915NT1
- 商品编号
- C2151394
- 商品封装
- PQFN-24-EP(8x8)
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频功率放大器 | |
| 频率 | 698MHz~960MHz | |
| 增益 | 38dB | |
| 工作电压 | 26V~32V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -30℃~+85℃ | |
| P1dB | 42.7dBm | |
| 输入回波损耗 | 23dB | |
| 功能特性 | 温度补偿 |
商品概述
MW7IC915N是一款RF LDMOS宽带集成功率放大器,采用片上匹配设计,可在698 MHz至960 MHz频率范围内使用。该多级结构额定工作电压为26 V至32 V,支持所有典型的蜂窝基站调制格式,可用于900 MHz和700 MHz频段的驱动应用。
商品特性
- 采用串联等效大信号阻抗参数和共源S参数表征
- 片上匹配(50 欧姆输入,直流阻断)
- 集成带使能/禁用功能的静态电流温度补偿
- 集成ESD保护
- 提供卷带包装,T1后缀对应1000单位、16 mm卷宽、13英寸卷盘
应用领域
- 900 MHz频段蜂窝基站驱动应用
- 700 MHz频段蜂窝基站驱动应用
