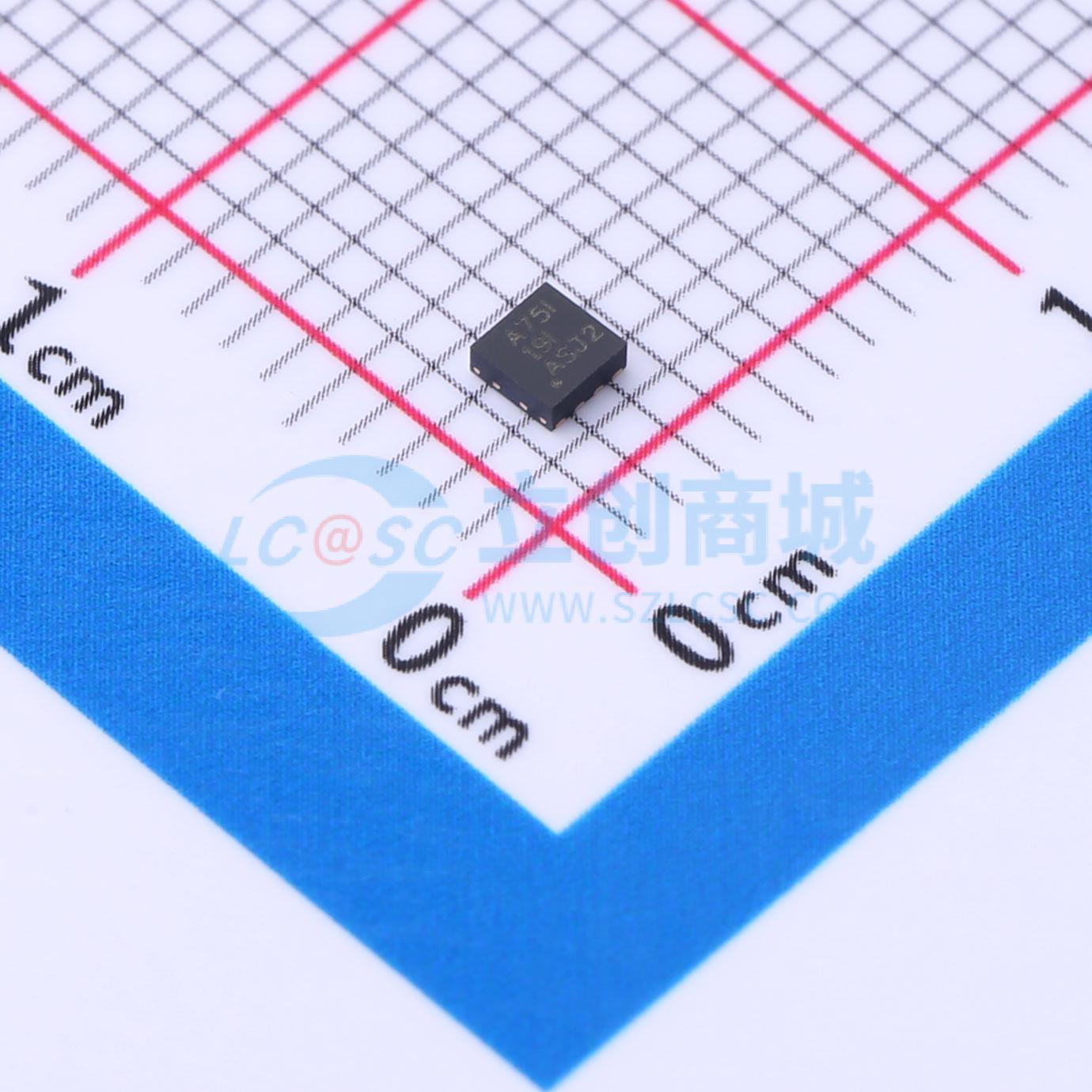

温馨提醒：图片仅供参考，商品以实物为准

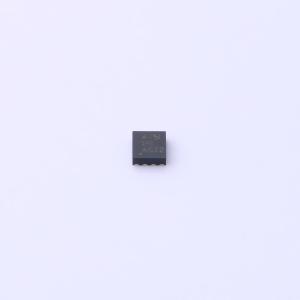

TRF37A75IDSGR

40-6000MHz射频（RF）增益块

描述: TRF37A75采用具有功率降低引脚的2.00mm×2.00mm超薄小外形尺寸无引线(WSON)封装，适合空间占用和低功率模式关键的应用。其设计目的是易于使用，使用常见的5V电源，流耗为80mA，使用有源偏置电路在过程、温度和电压变化范围内提供稳定且可预计的偏置电流，提供平坦增益响应以及频率达到6000MHz时出色的OIP3输出，与50Ω内部匹配，简化使用并减小所需印刷电路板(PCB)面积。
品牌名称: TI(德州仪器)
商品型号: TRF37A75IDSGR
商品编号: C2151365
商品封装: WSON-8-EP(2x2)
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

TRF37A75采用具有功率降低引脚的2.00mm×2.00mm超薄小外形尺寸无引线(WSON)封装，适合空间占用和低功率模式关键的应用。其设计目的是易于使用，使用常见的5V电源，流耗为80mA，使用有源偏置电路在过程、温度和电压变化范围内提供稳定且可预计的偏置电流，提供平坦增益响应以及频率达到6000MHz时出色的OIP3输出，与50Ω内部匹配，简化使用并减小所需印刷电路板(PCB)面积。

商品特性

40MHz - 6000MHz
增益版本：12dB
噪声值：4dB
输出P1dB：2000MHz时为18dBm
输出IP3：2000MHz时为32.5dBm
功率降低模式(Power Down Mode)
单电源：5V
温度范围内的稳定性能
无条件稳定
强健的静电放电(ESD)防护：> 1kV人体模型(HBM)；> 1kV充电器件模型(CDM)

应用领域

通用RF增益块
消费类产品
工业用公用事业计量仪表
低成本无线电产品
蜂窝基站
无线基础设施
RF回程
雷达
电子对抗
软件定义的无线电
测试和测量
点对点/多点微波
软件定义的无线电
RF中继器
分布式天线系统
本振(LO)和PA驱动器放大器
无线数据，卫星，直播卫星(DBS)，有线电视(CATV)
中频(IF)放大器

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RF放大器
	频率	40MHz~6GHz
	增益	12dB
	噪声系数	4dB
	工作电压	4.5V~5.25V
	工作电流	95mA

	属性	参数值
	P1dB	19dBm
	工作温度	-40℃~+125℃
	输入回波损耗	16dB
	输出回波损耗	13dB
	IP3	32.5dBm
