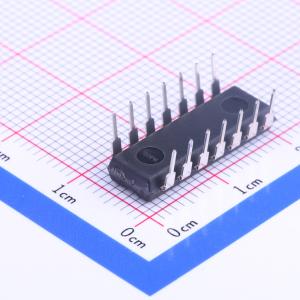

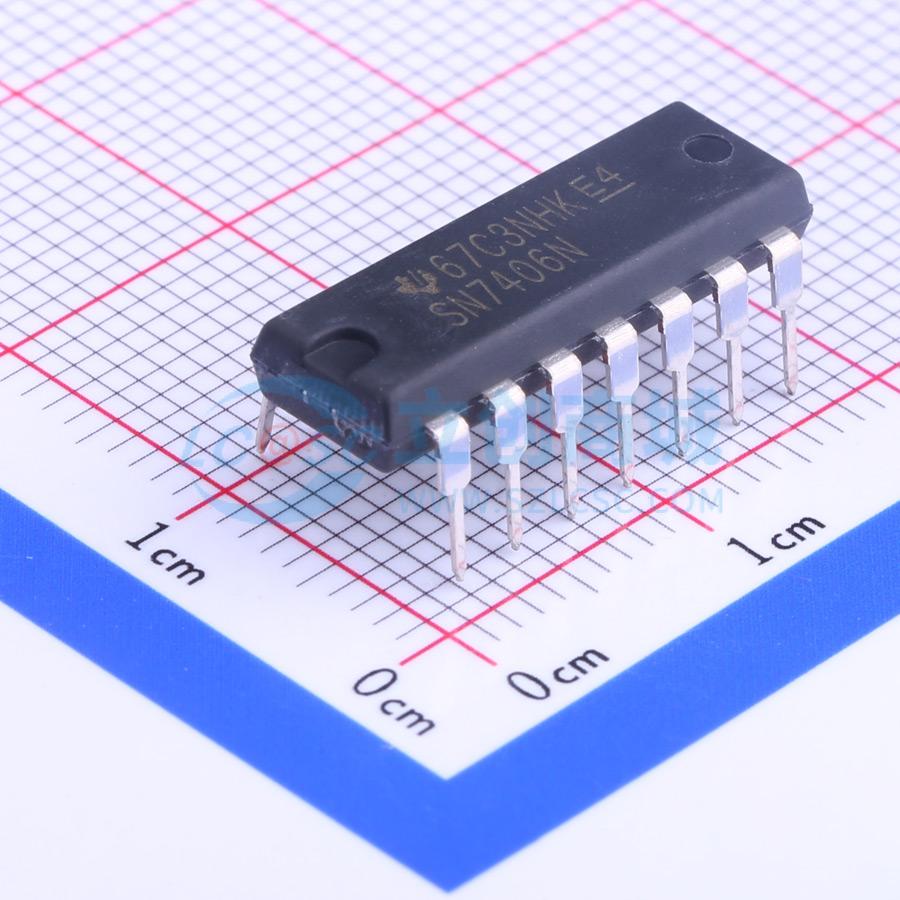

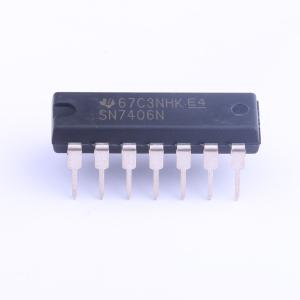

SN7406N
六路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN7406 具有集电极开路输出的 6 通道、4.75V 至 5.25V 双极反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN7406N
- 商品编号
- C21605
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | - | |
| 通道数 | 6 | |
| 灌电流(IOL) | 40mA | |
| 拉电流(IOH) | 250uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 30V | |
| 输出低电平(VOL) | 700mV | |
| 传播延迟(tpd) | 23ns@5V,15pF | |
| 系列 | 7400 | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | - |
商品概述
本产品为TTL六反相缓冲器/驱动器，具备高压开集输出，可对接高电平电路，也可用于驱动大电流负载，还可作为反相缓冲器驱动TTL输入。SN5406与SN7406的最小击穿电压为30V，SN5416与SN7416的最小击穿电压为15V。SN5406和SN5416的最大灌电流为30mA，SN7406和SN7416的最大灌电流为40mA。最大额定参数为：电源电压VCC 7V，输入电压V1 5.5V；输出电压VO：SN5406、SN7406 30V，SN5416、SN7416 15V；D封装热阻θJA为86℃/W，N封装热阻θJA为80℃/W，NS封装热阻θJA为76℃/W；存储温度范围为-65℃~150℃，提供多种封装规格可选。
商品特性
- 可将TTL电压电平转换为MOS电平
- 具备高灌电流承载能力
- 集成输入钳位二极管，简化系统设计
- 采用开集驱动器结构
- 输入与大多数TTL电路完全兼容
- 不同型号提供不同的击穿电压与灌电流规格
应用领域
- 高电平电路接口
- 驱动指示灯、继电器等大电流负载
- 作为反相缓冲器驱动TTL输入
