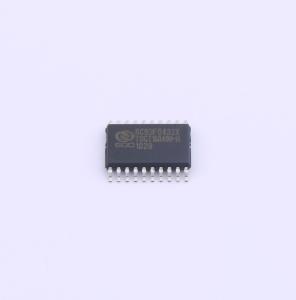

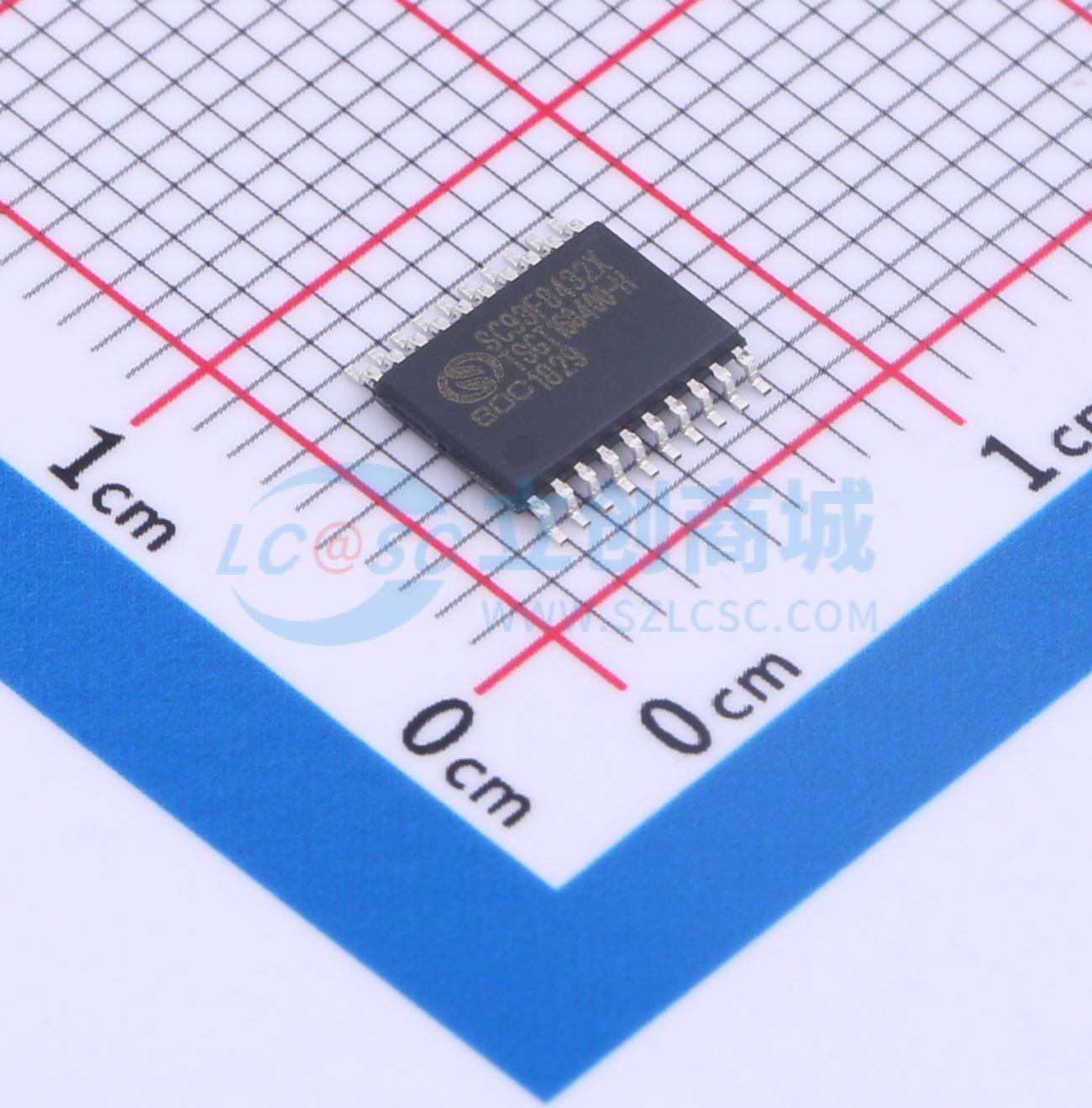

SC93F8432X20U

SC93F8433/8432/8431（以下简称SC93F843X）是一颗增强型的超快速1T 32位总线8051内核工业级集成触控按键功能的Flash微控制器，指令系统完全兼容传统8051产品系列，在相同工作主频下较其它1T 8051内核MCU速度快约2倍。 SC93F843X除了内置有23路高灵敏度隔空电容触控电路外，还集成有16KB Flash ROM、256B + 1KB SRAM、128B EEPROM、最多26个GP I/O、13个IO可外部中断、3个16位定时器、12路12位高精度ADC、3路独立8+2位PWM并可切换至6个输出管脚、内部1%高精度高频12/6/2MHz振荡器和4%精度低频128K振荡器、可外接晶体振荡器、并有一路独立UART、一个UART/SPI/TWI三选一通信口SSI等通讯接口等资源。为提高可靠性及简化客户电路，SC93F843X内部也集成有4级可选电压LVR、2.4V基准ADC参考电压、独立2kHz低耗电WDT等高可靠电路。SC93F843X具有非常优异的抗干扰性能和性能极好的触控按键性能，非常适合应用于各种使用场合的触控按键和主控控制，如大小智能家电和智能家居、物联网、无线通讯、游戏机等工业控制和消费应用领域。

• 工作电压：2.4V~5.5V
• 工作温度：-40~85℃
• 内核: 1T 32位总线8051
• Flash ROM：16KB Flash ROM （MOVC禁止寻址0000H~00FFH）
• IAP：可code option成0K、1K或16K
• EEPROM：128Byte，无需擦除，10万次写入，10年以上保存寿命
• SRAM：内部256Byte，外部1KB
• 内建高频24MHz振荡器（fHRC），IC工作的系统时钟，可通过编程器选择设定为：12MHz @2.9~5.5V；6MHz / 2MHz；24MHz需求请联系赛元微电子工程师
• 频率误差：跨越(4.0V~5.5V)及(-20~85℃)应用环境，不超过±1%
• 内置晶体振荡器电路，可外接32k振荡器，作为Base Timer时钟源，可唤醒STOP
• 内建低频128kHz LRC振荡器，频率误差：跨越(4.0V~5.5V)及(-20~85℃)应用环境，频率误差不超过±4%
• 内建2kHz振荡器，用作WDT的CLK Source
• 低电压复位（LVR），复位电压有4级可选：分别是4.3V、3.7V、2.9V、2.3V，缺省值为用户烧写Code Option所选值
• 2线JTAG烧写和仿真接口
• Timer0，Timer1，Timer2，INT0~2，ADC，PWM，UART，SSI，Base Timer，TK共12个中断源，外部中断有3个中断向量，共13个中断口，全部可设上升沿、下降沿、双沿中断
• 两级中断优先级可设
• 最大26个双向可独立控制的I/O口，可独立设定上拉电阻，P0、P2口源驱动能力分四级控制，全部IO具有大灌电流驱动能力（48mA）
• 11位WDT，可选时钟分频比
• 3个标准80C51定时器Timer0、Timer1和Timer2，Timer2可实现Capture功能
• 3路共用周期、单独可调占空比的8+2位PWM，分别可切换至不同管脚输出（共6个输出）
• 5个IO可作为1/2 BIAS的LCD COM输出
• 1个独立UART通讯口
• 1个UART/SPI/TWI三选一通讯口SSI
• 23路高灵敏度TK电路，可实现23路高灵敏度隔空触控按键及衍生功能；高灵活度开发软件库支持，低开发难度；自动化调试软件支持，智能化开发
• 1个可调增益运算放大器PGA，输出可直接接入ADC输入，正负输入端可互换，增益两级可选：20X、100X
• 1个温度传感器
• 12路12位±2LSB ADC
• 内建基准的2.4V参考电压，ADC的参考电压有2种选择，分别是VDD以及内部2.4V，内部一路ADC可直接测量VDD电压，一路可测量温度传感器电压，可设ADC转换完成中断
• 省电模式：IDLE Mode，可由任何中断唤醒；STOP Mode，由INT0~2和BaseTimer唤醒

• 大小智能家电和智能家居
• 物联网
• 无线通讯
• 游戏机
