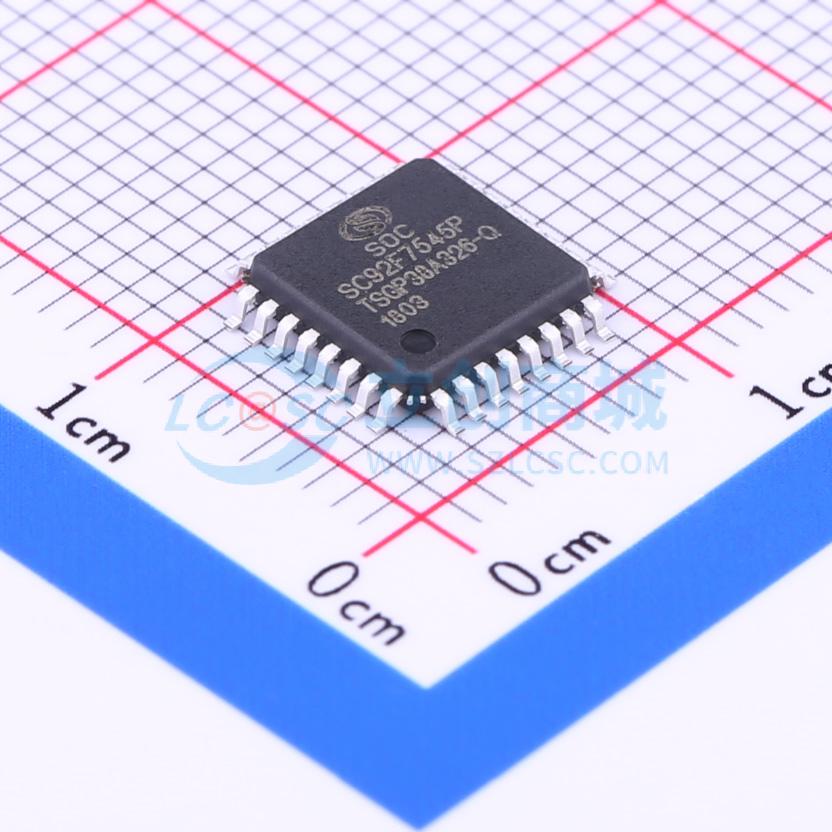

SC92F7545P32R

SC92F7X45系列是增强型的1T 8051内核工业级Flash微控制器，指令系统完全兼容传统8051产品系列。SC92F7545 Flash ROM为32KB，SC92F7445 Flash ROM为16KB。SC92F7X45集成有2KB SRAM、128Byte EEPROM、最多30个GP I/O、15个IO可外部中断、3个16位定时器、12路12位高精度ADC、1个模拟比较器、3路12位PWM、IO驱动分级控制、1个16×16位硬件乘除法器、内部±1%高精度高频16/8/4/1.33MHz振荡器和±4%精度低频128K振荡器、UART等通讯接口等资源。为提高可靠性及简化客户电路，SC92F7X45内部也集成有4级可选电压LVR、2.4V基准ADC参考电压、低耗电WDT等高可靠电路。SC92F7X45具有非常优异的抗干扰性能，适合应用于各种物联网控制、大小智能家电和智能家居、充电器、电源、航模、对讲机、无线通讯、游戏机等工业控制和消费应用领域。

• 工作电压：2.4V~5.5V
• 工作温度：-40~85°C
• 封装：LQFP32
• 内核：超快速的单字节指令1T 8051
• MOVC禁止寻址0000H~00FFH的256B
• IAP：可code option成0K、0.5K、1K或32KB(SC92F7545)和16KB(SC92F7445)
• EEPROM：128 Byte，无需擦除，10万次写入，10年以上保存寿命
• SRAM：内部256Byte，外部1792Byte，PWM RAM 6Byte
• 系统时钟：内建高频16MHz振荡器，IC工作的系统时钟可通过编程器选择设定为16MHz@2.9~5.5V、8/4/1.33MHz@2.4~5.5V；频率误差跨越(4.0~5.5V)及(-20~85°C)应用环境，不超过±1%
• 内建低频128kHz LRC振荡器，可作为BT及WDT的时钟源，并唤醒STOP；频率误差跨越(4.0~5.5V)及(-20~85°C)应用环境，经过寄存器修正后频率误差不超过±4%
• 低电压复位（LVR）：复位电压有4级可选，分别是4.3V、3.7V、2.9V、2.3V，缺省值为用户烧写Code Option所选值
• Flash烧写和仿真：2线JTAG烧写和仿真接口
• 中断（INT）：Timer0, Timer1, Timer2, INT0~2, ADC，PWM，UART，SSI，Base Timer，CMP共12个中断源；外部中断有3个中断向量，共15个中断口，全部可设上升沿、下降沿、双沿中断；两级中断优先级可设
• 数字外围：最大30个双向可独立控制的I/O口，可独立设定上拉电阻，P0~P2口源驱动能力分四级控制，全部IO具有大灌电流驱动能力（50mA）；11位WDT，可选时钟分频比；3个标准80C51定时器Timer0、Timer1和Timer2；3路共用周期、单独可调占空比的12位PWM；1个独立UART通信口；1个UART/SPI/I²C三选一SSI通信口；集成16×16位硬件乘除法器
• 模拟外围：12路12位±2LSB ADC，内建基准的2.4V参考电压，ADC的参考电压有2种选择，分别是VDD以及内部2.4V，内部一路ADC可直接测量VDD电压，可设ADC转换完成中断；1个模拟比较器，三路输入一路参考电压输入，比较电压16级可选（VDD分压）
• 省电模式：IDLE Mode，可由任何中断唤醒；STOP Mode，可由INT0~2和BT唤醒

• 物联网控制
• 大小智能家电和智能家居
• 充电器
• 电源
• 航模
• 对讲机
• 无线通讯
• 游戏机
