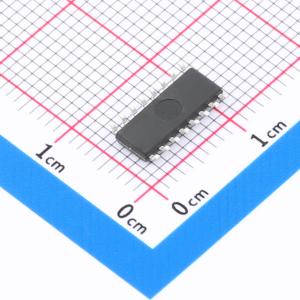

SC92F8371M16U

SC92F837X是一颗增强型的超高速1T 8051内核工业级集成触控按键功能的Flash微控制器，指令系统完全兼容传统8051产品系列。 SC92F837X内建一个16通道的可低功耗双模电容触控电路，触控电路可选择在STOP Mode下运行。SC92F837X集成有8 Kbytes Flash ROM、384 bytes SRAM、128 bytes EEPROM、最多18个GP I/O、7个IO可外部中断、3个16位定时器、4路共周期，占空比可调的PWM、内部1%高精度高频12/6/2MHz振荡器和4%精度低频128K振荡器、一个UART/SPI/IIC三选一通信口SSI等资源。为提高可靠性及简化客户电路，SC92F837X内部也集成有4级可选电压LVR等高可靠电路。SC92F837X具有非常优异的抗干扰性能和性能极好的触控按键性能，非常适合应用于各种使用场合的触控按键和主控控制，如大小智能家电和智能家居、物联网、无线通讯、游戏机等工业控制和消费应用领域。

• 工作电压：2.4V~5.5V
• 工作温度：-40~85°C
• 内核: 1T 8051
• Flash ROM：8 Kbytes Flash ROM（MOVC禁止寻址0000H~00FFH）可重复写入1万次
• IAP：可code option成0K、0.5K、1K或8K
• EEPROM：128 bytes，无需擦除，10万次写入，10年以上保存寿命
• SRAM：内部256 bytes + 外部128 bytes
• 内建高频24MHz振荡器（fHRC）作为系统时钟源时，fSYS可通过编程器选择设定为12/6/2MHz，频率误差：跨越(2.9V~5.5V)及(-20 ~85°C)应用环境，不超过±1%
• 内建低频128kHz LRC振荡器：可作为Base Timer时钟源，可唤醒STOP；可作为WDT的时钟源；频率误差：跨越(4.0V~5.5V)及(-20 ~85°C)应用环境，频率误差不超过±4%
• 复位电压有4级可选：分别是：4.3V、3.7V、2.9V、2.3V，缺省值为用户烧写Code Option所选值
• 2线JTAG烧写和仿真接口
• Timer0，Timer1，Timer2，INT0，INT2，PWM，SSI，Base Timer，TK共9个中断源，外部中断有2个中断向量，共7个中断口，全部可设上升沿、下降沿、双沿中断，两级中断优先级可设
• 最大18个双向可独立控制的I/O口，可独立设定上拉电阻
• P0、P2口源驱动能力分四级控制
• 全部IO具有大灌电流驱动能力（50mA）
• 11位WDT，可选时钟分频比
• 3个标准80C51定时器Timer0、Timer1和Timer2
• 4路共周期，占空比可调的PWM
• 1个UART/SPI/IIC三选一通信口SSI
• 16通道可低功耗双模触控电路，可配置为高灵敏度模式或高可靠模式：高灵敏度模式可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用，高可靠模式具有很强的抗干扰性，可通过10V动态CS测试
• 可实现16路触控按键及衍生功能
• 高灵活度开发软件库支持，低开发难度
• 自动化调试软件支持，智能化开发
• 低功耗触控模式，单触控按键唤醒时芯片整体功耗可低至11uA
• IDLE Mode，可由任何中断唤醒
• STOP Mode，由INT0、INT2、BaseTimer和TK唤醒

• 大小智能家电和智能家居
• 物联网
• 无线通讯
• 游戏机等工业控制和消费应用领域
