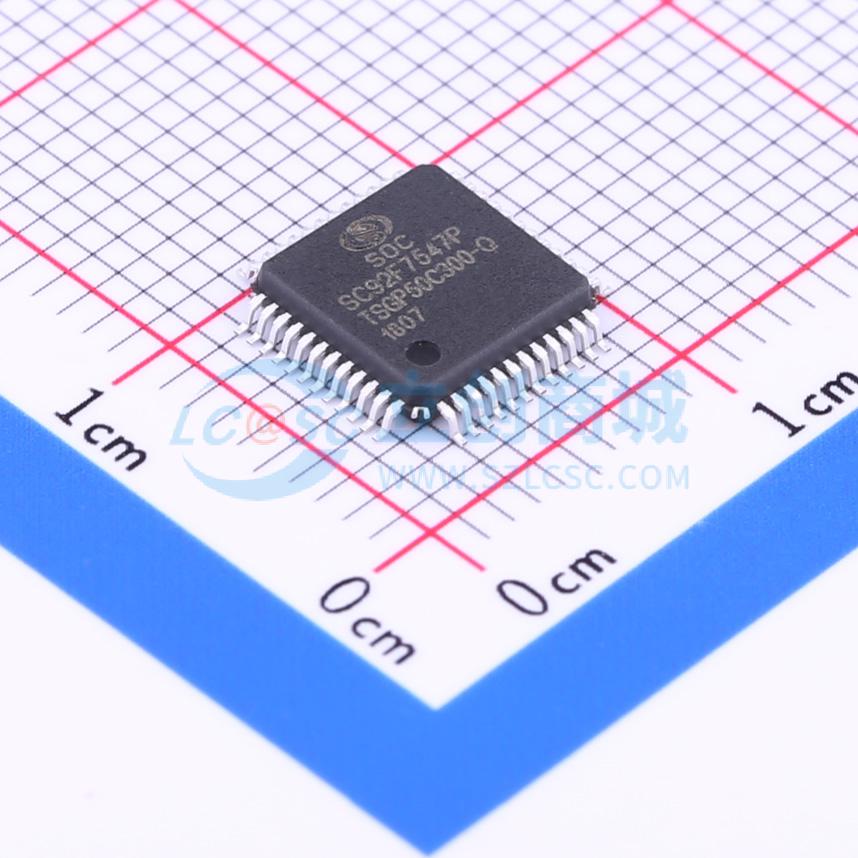

SC92F7547P48R

SC92F754X系列是增强型的1T 8051内核工业级Flash微控制器，指令系统完全兼容传统8051产品系列。集成有32KB Flash ROM、2KB SRAM、128Byte EEPROM、最多46个GP I/O、16个IO可外部中断、3个16位定时器、17路12位高精度ADC、1个模拟比较器、8路12位PWM、IO驱动分级控制（LED segment口）、1个16×16位硬件乘除法器、内部±1%高精度高频16/8/4/1.33MHz振荡器和±4%精度低频128K振荡器、可外接晶体振荡器、UART等通讯接口等资源。内部集成有4级可选电压LVR、2.4V基准ADC参考电压、低耗电WDT等高可靠电路。具有非常优异的抗干扰性能，适合应用于各种物联网控制、大小智能家电和智能家居、充电器、电源、航模、对讲机、无线通讯、游戏机等工业控制和消费应用领域。

• 工作电压: 2.4V~5.5V
• 工作温度: -40~85°C
• 内核: 超快速的单字节指令1T 8051
• Flash ROM: 32KB Flash ROM（MOVC禁止寻址0000H~00FFH的256B）
• IAP: 可code option成0K、0.5K、1K或32K
• EEPROM：128 Byte，无需擦除，10万次写入，10年以上保存寿命
• SRAM ：内部256Byte ，外部1792Byte ，PWM&LCD RAM 80Byte
• 系统时钟: 内建高频16MHz振荡器，可通过编程器选择设定为16MHz @2.9~5.5V、8/4/1.33MHz @2.4~5.5V，频率误差: 跨越(4.0V~5.5V)及(-20~85°C)应用环境，不超过±1%
• 内置低频晶体振荡器电路，可外接32K振荡器，作为Base Timer时钟源，可唤醒STOP
• 内建低频128kHz LRC振荡器，可作为BT及WDT的时钟源，并唤醒STOP，频率误差: 跨越(4.0V~5.5V)及(-20~85°C)应用环境，经过寄存器修正后频率误差不超过±4%
• 低电压复位（LVR）: 复位电压有4级可选：分别是4.3V、3.7V、2.9V、2.3V，缺省值为用户烧写Code Option所选值
• Flash烧写和仿真: 2线JTAG烧写和仿真接口
• 中断（INT）: Timer0, Timer1, Timer2, INT0~2, ADC，PWM，UART，SSI，Base Timer，CMP共12个中断源，外部中断有3个中断向量，共16个中断口，全部可设上升沿、下降沿、双沿中断，两级中断优先级可设
• 数字外围: 最大46个双向可独立控制的I/O口，可独立设定上拉电阻，P0~P3L口源驱动能力分四级控制，全部IO具有大灌电流驱动能力（50mA），11位WDT，可选时钟分频比，3个标准80C51定时器Timer0、Timer1和Timer2，最多8路共用周期、单独可调占空比的12位PWM，1个独立UART通信口，1个UART/SPI/IIC三选一SSI通信口，集成16×16位硬件乘除法器
• LCD/LED驱动器: LCD/LED二选一，共用寄存器和IO口，8 X 24、6 X 26、5 X 27、或4X 28段LED驱动，LED segment口源驱动能力分四级控制，8 X 24、6 X 26、5 X 27、或4X 28段LCD驱动
• 模拟外围: 17路12位±2LSB ADC，内建基准的2.4V参考电压，ADC的参考电压有2种选择，分别是VDD以及内部2.4V，内部一路ADC可直接测量VDD电压，可设ADC转换完成中断，1个模拟比较器，四路输入一路参考电压输入，比较电压16级可选（VDD分压）
• 省电模式: IDLE Mode，可由任何中断唤醒；STOP Mode，可由INT0~2和BT唤醒

• 物联网控制
• 大小智能家电
• 智能家居
• 充电器
• 电源
• 航模
• 对讲机
• 无线通讯
• 游戏机
