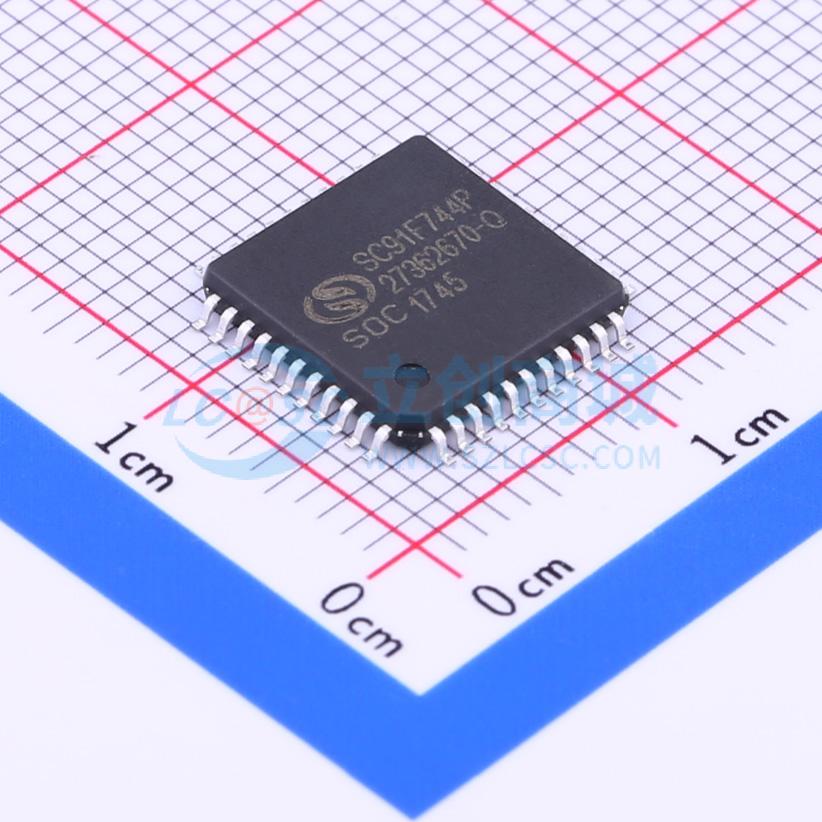

SC91F744P44R

SC91F744是一颗加强型超快速1T 8051工业级Flash微控制器，指令系统完全兼容传统8051产品系列。内部集成很多资源，包括：16KB Flash ROM（内部256Byte可作为EEPROM）、512B SRAM、42个GP I/O、除P5外的所有IO可作为软件LCD的COM或SEG、2个16位定时器、1路独立波特率UART、8路12位高精度ADC、7路外部中断口（其中1/2/3是双沿中断）、2路8位PWM可输出至4个IO、内部1%高精度16/8/4/1MHz振荡器、内置32K振荡器、外部32K实时时钟定时器等资源。 为提高可靠性及简化客户电路，内部也集成有4级可选电压LVR、2.4V基准ADC参考电压、VDD电压内部检测电路、WDT等高可靠电源电路。具有非常优异的抗干扰性能和抗EMI能力，非常适合应用于智能家电、智能家居和消费类产品如：空调、洗衣机、微波炉、电磁炉、油烟机、消毒柜、电饭煲、电压力锅、面包机等智能家电、智能家居系统等应用领域。

• 工作电压：2.4V~5.5V
• 工作温度：-40~85℃
• 封装：LQFP44（10*10）
• 内核：超快速的1T 8051
• 存储器：16KB Flash ROM（MOVC禁止寻址0000H~00FFH），其中包含256B可IAP，512B SRAM
• 系统时钟：内建16MHz振荡器，IC工作的系统时钟，可通过编程器选择设定为16/8/4/1MHz，频率误差：跨越(4.5~5.5V)及(-20℃~85℃)应用环境，不超过±1%
• 低电压复位（LVR）：复位电压有4级可选，分别是3.65V、3.50V、2.75V、2.60V，缺省值为用户烧写Code Option所选值
• 中断（INT）：TIMER0、TIMER1、INT0~6、ADC、PWM、UART、X32K共13个中断源，INT0/4/5/6仅为下降沿触发，INT1/2/3可设为上升沿、下降沿、双沿中断，两级中断优先级可设
• 数字外围：42个GP I/O，4种模式可设，P1/2/4/5有大灌电流能力，16位WDT，可选时钟分频比，2个标准80C51 16位定时器TIMER0及TIMER1，2路共用周期、单独可调占空比的8位PWM，可分别切换输出至两个不同的IO口，1路自带波特率发生器的UART，1路源于内部或外部32K振荡的Base Timer，用于定时唤醒功能以节省耗电，LCD功能，除P5外的所有IO可以输出1/2VDD、1/3VDD、2/3VDD电压，用作LCD的COM或SEG输出
• 模拟外围：8路12位ADC，内建基准的2.4V参考电压，ADC的参考电压有2种选择，分别是VDD和内部2.4V，AIN0内部可接到1/3VDD，配合内部2.4V参考电压用于测量VDD电压，AIN1~AIN7可由外部输入
• STOP MODE，可由INT0~6、外部/内部32K振荡器、外部RSTN唤醒

• 智能家电
• 智能家居
• 消费类产品
