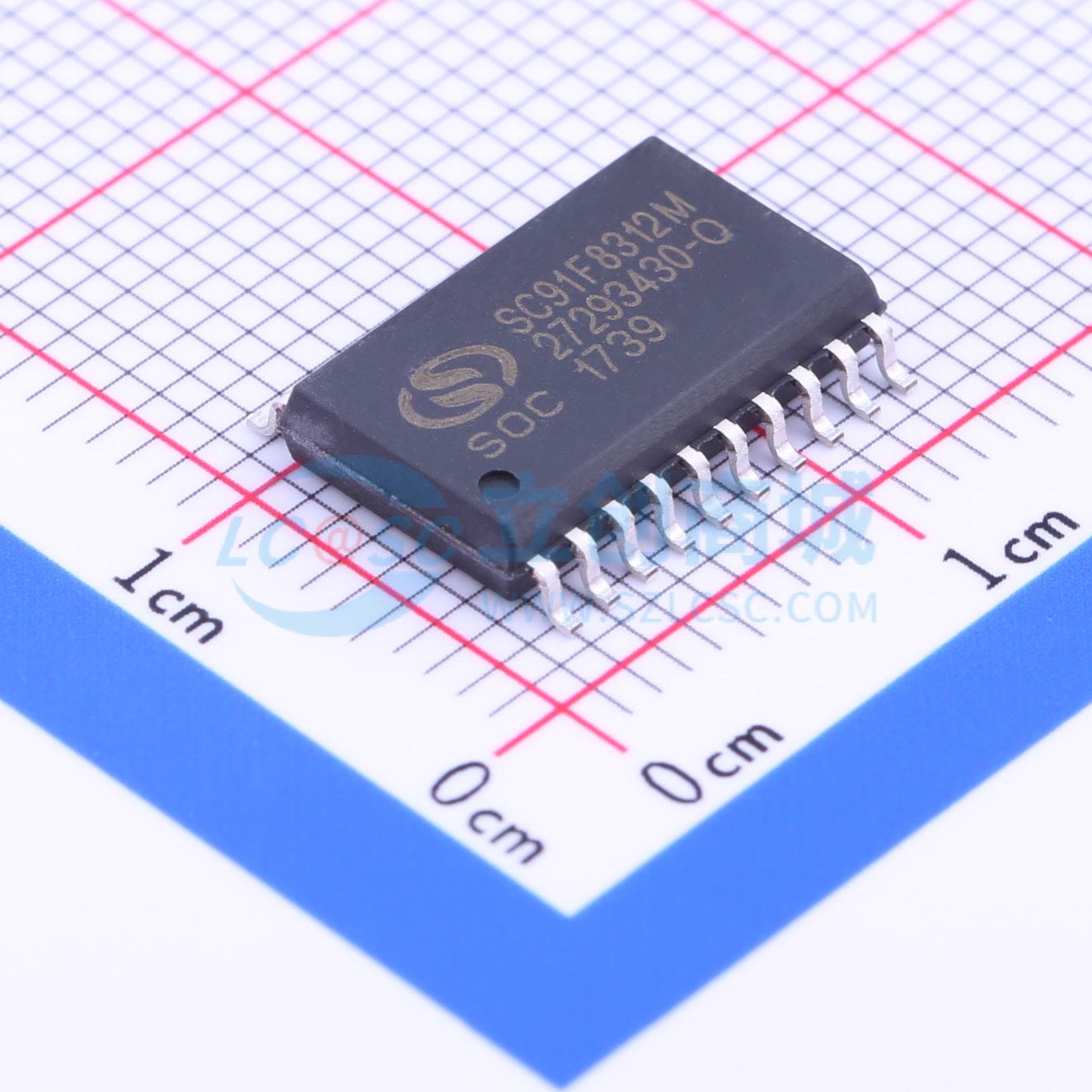

SC91F8312M20U

SC91F8312 是一颗内置Ftouch 电容型触摸按键功能的加强型超快速1T 8051 工业级Flash 微控制器，指令系统完全兼容传统8051 产品系列。内部集成12 路高性能触摸按键电路，其它资源还包括：8KB Flash ROM（内部256Byte 可作为EEPROM）、512B SRAM、17 个GP I/O、所有IO 可作为软件LCD 的COM 或SEG、2 个16 位定时器、1 路独立波特率UART、6 路12 位高精度ADC、3 路外部双沿中断口、2 路8 位PWM，其中PWM0 可通过选择输出至2 个不同的IO、内部1% 高精度16/8MHz 振荡器、内置32k 振荡器。 为提高可靠性及简化电路，内部也集成有4 级可选电压LVR、2.4V 基准ADC 参考电压、VDD 电压内部检测电路、WDT 等高可靠电源电路。具有非常优异的抗干扰性能和抗EMI 能力，适合应用于智能家电、智能家居和消费类产品。

• 工作电压: 2.4V~5.5V
• 工作温度: -40~85℃
• 封装: SOP20
• 内核: 超快速的1T 8051
• 存储器: 8KB Flash ROM（MOVC 禁止寻址0000H~00FFH）, 其中包含256B 可IAP，512B SRAM
• 系统时钟: 内建16MHz 振荡器，IC 工作的系统时钟可通过编程器选择设定为16/8MHz，频率误差: 跨越(4.5~5.5V) 及(-20℃~85℃) 应用环境，不超过±1%
• 低电压复位（LVR）: 复位电压有4 级可选：分别是: 3.65V、3.50V、2.75V、2.60V，缺省值为用户烧写Code Option 所选值
• Flash 烧写: 4 线串口烧写接口
• 中断（INT）: TIMER0、TIMER1、INT1~3、ADC、PWM、UART、TKS、X32K 共10 个中断源，INT1/2/3 可设为上升沿、下降沿、双沿中断，两级中断优先级可设
• 数字外围: 12 路Touch Key 电路，17 个GP I/O，4 种模式可设，P1/2 有大灌电流能力，16 位WDT，可选时钟分频比，2 个标准80C51 16 位定时器TIMER0 及TIMER1，2 路共用周期、单独可调占空比的8 位PWM，PWM0 可切换输出至两个不同的IO 口，1 路自带波特率发生器的UART，1 路源于内部32k 振荡的Base Timer，用于定时唤醒功能以节省耗电，LCD 功能，所有IO 可以输出1/2VDD、1/3VDD、2/3VDD 电压，用作LCD 的COM 或SEG 输出
• 模拟外围: 6 路12 位ADC，内建基准的2.4V 参考电压，ADC 的参考电压有2 种选择，分别是VDD 和内部2.4V，AIN0 内部可接到1/3VDD，配合内部2.4V 参考电压用于测量VDD 电压，AIN1~AIN4 和AIN7 可由外部输入
• 省电模式: STOP MODE，可由INT1~3、内部32k 振荡器、外部RSTN 唤醒STOP MODE

智能家电、智能家居和消费类产品如：空调、洗衣机、微波炉、电磁炉、油烟机、消毒柜、电饭煲、电压力锅、面包机等智能家电、智能家居系统等
