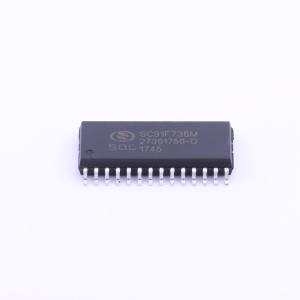

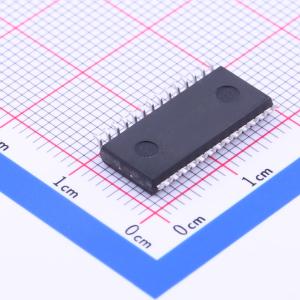

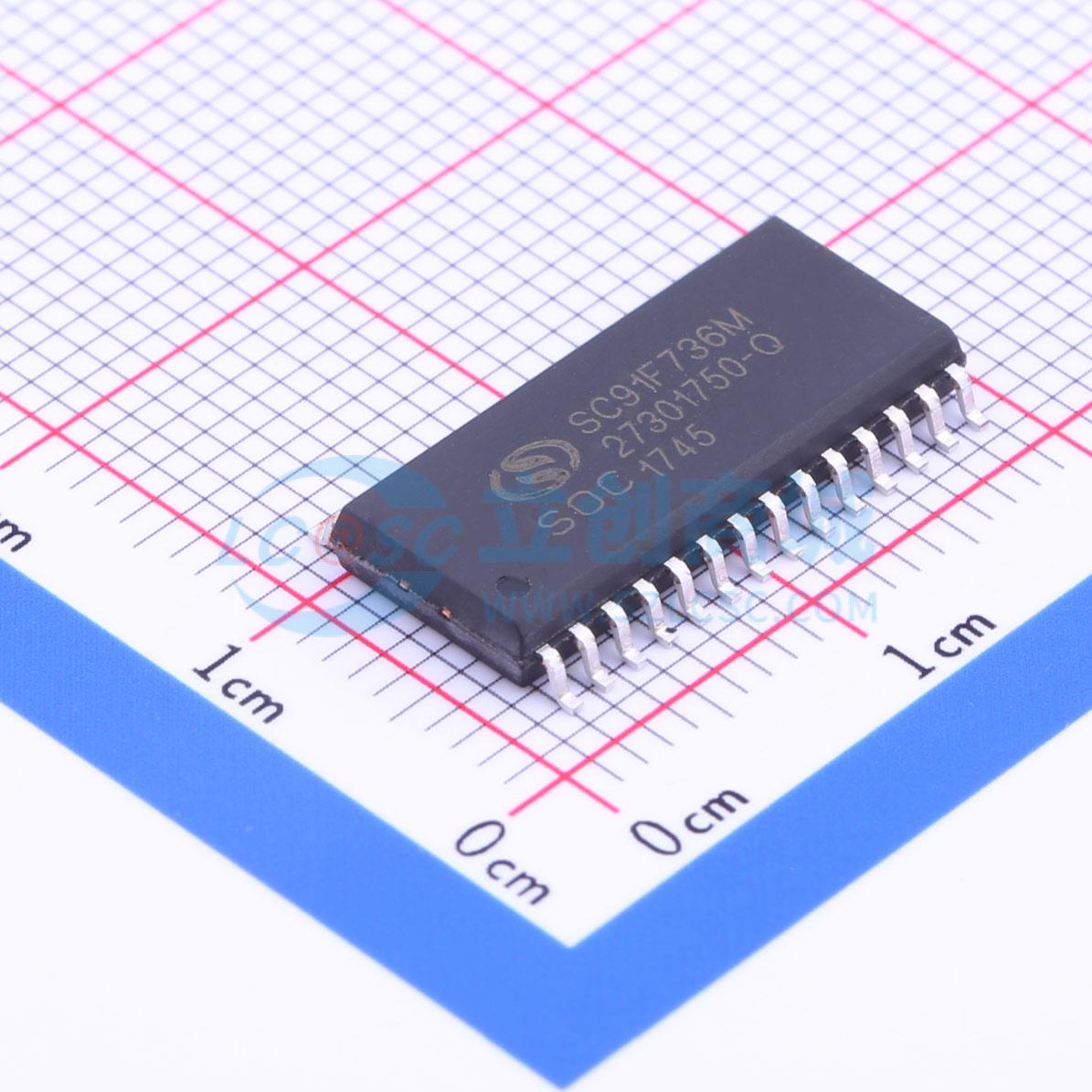

SC91F736M28U

SC91F736 是一颗加强型超快速1T 8051 工业级Flash 微控制器，指令系统完全兼容传统8051 产品系列。SC91F736 内部集成很多资源，包括：8KB Flash ROM（内部256Byte 可作为EEPROM）、512B SRAM、26 个GP I/O、除P5 外的所有IO 可作为软件LCD 的 COM 或SEG、2 个16 位定时器、1 路独立波特率UART、8 路12 位高精度ADC、6 路外部中断口（其中1/2/3 是双沿中断）、2 路8 位PWM 可通过选择输出至4 个不同的IO、内部 1% 高精度16/8/4/1MHz 振荡器、内置32K 振荡器、外部32K 实时时钟定时器等资源。

为提高可靠性及简化客户电路，SC91F736内部也集成有4级可选电压LVR、2.4V 基准ADC参考电压、VDD电压内部检测电路、WDT 等高可靠电源电路。SC91F736 具有非常优异的抗干扰性能和抗EMI 能力，非常适合应用于智能家电、智能家居和消费类产品如：空调、洗衣机、微波炉、电磁炉、油烟机、消毒柜、电饭煲、电压力锅、面包机等智能家电、智能家居系统等应用领域。

• 工作电压: 2.4V~5.5V
• 工作温度: -40~85℃
• 封装: SOP28
• 内核: 超快速的 1T 8051
• 存储器: 8KB Flash ROM (MOVC prohibits addressing 0000H~00FFH), including 256B IAP and 512B SRAM
• 系统时钟:
  • 内建 16M Hz 振荡器
  • IC 工作的系统时钟,可通过编程器选择设定为16/8/4/1MHz
  • 频率误差: 跨越 (4.5~5.5V) 及 (-20℃~85℃) 应用环境，不超过 ±1%
  • 用户可通过修改SFR在工作过程中改变系统时钟频率
• 低电压复位（LVR）:
  • 复位电压有4级可选：分别是: 3.65V、3.50V、2.75V、2.60V
  • 缺省值为用户烧写Code Option所选值
• Flash烧写: 4线串口烧写接口
• 中断（INT）:
  • TIMER0、TIMER1、INT0~5、ADC、PWM、UART、X32K共12个中断源
  • INT0/4/5仅为下降沿触发
  • INT1/2/3可设为上升沿、下降沿、双沿中断
  • 两级中断优先级可设
• 数字外围:
  • 26个GP I/O，4种模式可设，P1/2/5有大灌电流能力
  • 16位WDT，可选时钟分频比
  • 2个标准80C51 16位定时器TIMER0及TIMER1
  • 2路共用周期、单独可调占空比的8位PWM，可输出至不同IO口
  • 1路自带波特率发生器的UART
  • 1路源于内部或外部32K振荡的Base Timer，用于定时唤醒功能以节省耗电
  • LCD功能，除P5外的所有IO可以输出1/2VDD、1/3VDD、2/3VDD电压，用作LCD的COM或SEG输出
• 模拟外围:
  • 8路12位ADC
  • 内建基准的2.4V参考电压
  • ADC的参考电压有2种选择，分别是VDD和内部2.4V
  • AIN0内部可接到1/3VDD，配合内部2.4V参考电压用于测量VDD电压
  • AIN1~AIN7可由外部输入
• 省电模式: STOP MODE，可由INT0~5、外部/内部32K振荡器、外部RSTN唤醒STOP MODE

• 智能家电
• 智能家居
• 消费类产品：空调、洗衣机、微波炉、电磁炉、油烟机、消毒柜、电饭煲、电压力锅、面包机等
